Enkele fase -input VFD voor AC -motor

WCE's SCK300-serieaandrijvingen zijn krachtige, multifunctionele schijven die zijn ontworpen voor industriële automatisering, veel gebruikt in fans, pompen, transportbanden, brekers en andere apparatuur. De kern hanteert de geavanceerde vectorcontroletechnologie, die de kenmerken heeft van snelheidsvoorschriften, energiebesparing en hoge efficiëntie, stabiele werking, enz., En kan voldoen aan de behoeften van verschillende industriële scenario's. We hebben ook aangepaste oplossingen gemaakt voor mobiele Crusher Inverter Control Cabinets, die perfect op veel plaatsen in het hele land werken.

Productparameter (specificatie)

Productfunctie

● I/O -functies

◆ Ingangsspanningsbereik: 220V/380V/660V ± 15%

◆ Invoerfrequentiebereik: 47 ~ 63Hz

◆ Uitgangsspanningsbereik: 0 ~ Nominale ingangsspanning

Uitgangsfrequentiebereik: 0 ~ 400Hz

● Functionele functies

◆ Frequentie-instellingsmodus: digitale instelling, analoge instelling, seriële communicatie-instelling, multi-speed, PID-instelling, enz.

◆ PID -besturingsfunctie

◆ Functie met meerdere snelheden: 16 snelheidsregeling

◆ Swingfrequentiebesturingsfunctie

◆ Onmiddellijke stroomuitval zonder stopfunctie

◆ Snelle/jog-sleutelfunctie: multifunctionele sneltoets die vrijelijk wordt gedefinieerd door gebruikers

◆ Automatische spanningsaanpassingsfunctie: wanneer de spanningspanning verandert, kan deze automatisch de uitgangsspanning constant houden

◆ Bied tot 25 soorten foutbeschermingsfuncties: over stroom, over spanning, onder spanning, over temperatuur, faseverlies, overbelasting en andere beveiligingsfuncties

● Perifere interface -functies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoge ingang: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open collectoruitgang: 1 uitgang

◆ Relaisuitgang: 2 uitgangen

◆ Analoge uitgang: 2 uitgangen, respectievelijk 0/4 ~ 20 mA of 0 ~ 10V

● Technische prestatiekenmerken

◆ Besturingsmodus: geen PG -vectorregeling, V/F -besturing, koppelregeling.

◆ Overloadcapaciteit: 150% nominale stroom 60s; 180% beoordeelde stroom 10s

◆ Start koppel: geen PG -vectorcontrole: 0,5 Hz/150% (SVC)

◆ Snelheidsverhouding: geen PG -vectorregeling: 1: 100

Producttoepassing

Producten kunnen worden gebruikt in mijnbouw, fans, pompen, nieuwe energieapparatuur en andere gelegenheden.

Veldirrigatie

In de irrigatie van de landbouw is VFD voor de watervoorziening van de constante druk bijna standaard. Allereerst kan de VFD in het proces van het starten van de pomp geleidelijk de werkfrequentie verhogen, zodat de pomp langzaam kan lopen, zodat het water niet te veel impact op de pijpleiding heeft. De VFD kan vervolgens worden gebruikt in combinatie met een externe manometer of druksensor om de druk in onze leidingen gelijk te maken. Ten slotte kan de VFD de drukbeveiligingspijplijn regelen, maar ook door zijn eigen overbelasting, onderbelasting, overdruk, onderdrukbescherming om de schade van de pomp te verminderen.

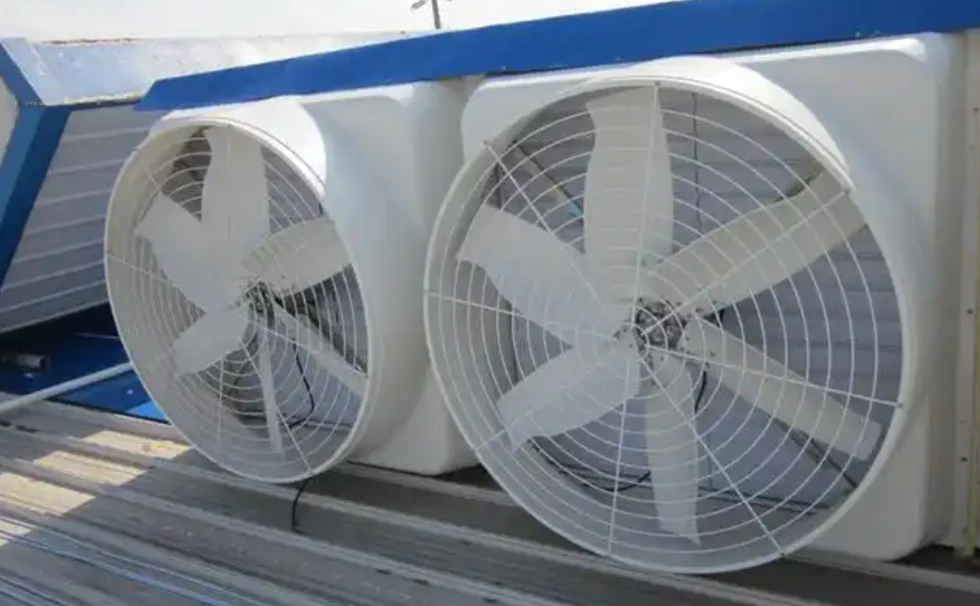

Fans

De toepassing van frequentieconverter op het gebied van fans vermindert niet alleen het energieverbruik aanzienlijk, maar verbetert ook de systeemnauwkeurigheid en het automatiseringsniveau door intelligente controle. WCE's SCK300 -serie, met zijn hoge compatibiliteit en energiebesparende algoritmen, kan de diverse behoeften van kleine ventilatoren voor grote industriële fans dekken, waardoor bedrijven een groene en efficiënte productie helpen.

LCD toont meerdere talentekst en afbeeldingen, LED -weergaves, intuïtiever, volgens uw voorkeuren

VFD -volume is een grote structuur, grotere radiator, productgebruikssnelheid, kan normaal werken in een warme omgeving zoals tropisch.

Verschillende soorten invoer- en uitvoermodi kunnen worden aangepast:

1.3p 380V -ingang tot 3P 380V -uitgang.

2. 3P220V -ingang tot 3P220V -uitgang.

3. 3P660V -ingang tot 3P660V -uitgang.

4. 1P220V -ingang tot 3P 380V -uitgang.

5. 1P220V Input tot 3p220V -uitgang.

Met de snelheidsvolgfunctie kan het beter beginnen.

Het wordt geleverd met ModBus RTU -communicatie en kan ook ModBus TCP, PRPFIBUS en PROFINET implementeren door uitbreidingskaarten toe te voegen.

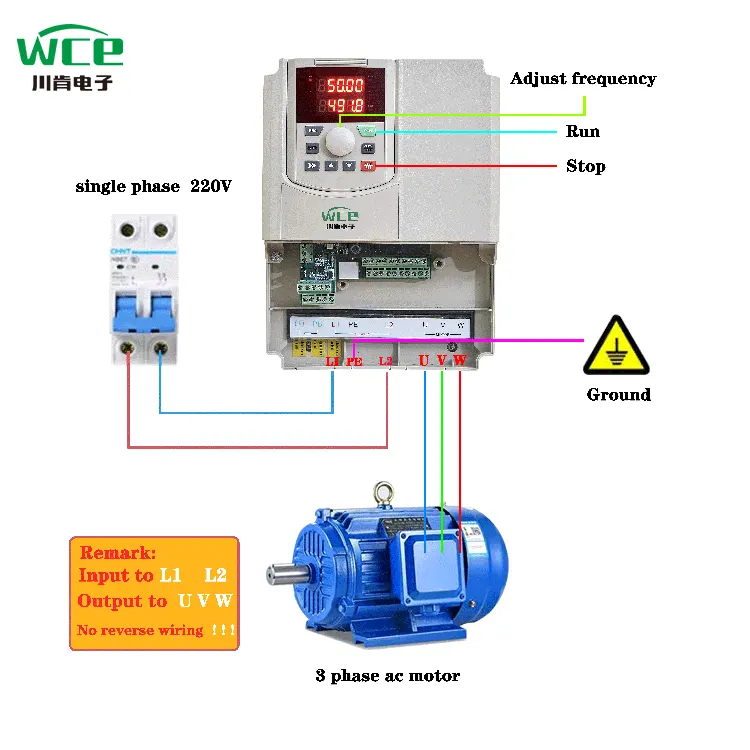

VFD -bedradingsschema.
