Eenvoudige probleemoplossing voor VFD - IGBT 、 gelijkrichterbrug

Waarschuwing:

Voor de meting is het noodzakelijk om ervoor te zorgen dat de VFD wordt uitgeschakeld en de stroomleidingen R, S, T en uitgangslijnen U, V, W worden verwijderd. Pas na het meten van P+/N- en er is geen DC-spanning kan de bewerking worden uitgevoerd!

Meet de gelijkrichtermodule van de VFD:

Stel eerst de multimeter in op de "diode" -positie en gebruik vervolgens de rode en zwarte testkabel van de multimeter om de onderstaande stappen te volgen voor detectie:

Ten tweede, raak de positieve terminal P (+) van de DC -bus aan met de zwarte testkabel en touch r, s en t in volgorde van de rode testkabel. Noteer de weergegeven waarden op de multimeter.

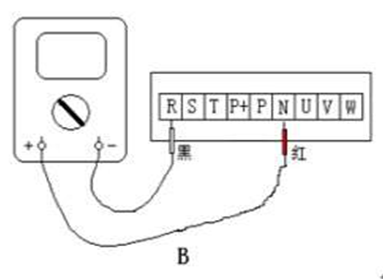

Ten derde, raak vervolgens de rode test op aan de negatieve terminal N (-) van de DC-bus en raak de zwarte testkabel in volgorde aan R, S en T en neem de weergavewaarde van de multimeter vast.

Ten vierde, als de weergegeven waarden van de zesde meting in principe in evenwicht zijn, geeft dit aan dat er geen probleem is met de rectificatie van de VFD. Anders is de rectificatiemodule op de overeenkomstige positie beschadigd.

Meet de IGBT -module van de VFD:

Stel eerst de multimeter in op de "diode" -positie en gebruik vervolgens de rode en zwarte testkabel van de multimeter om de onderstaande stappen te volgen voor detectie:

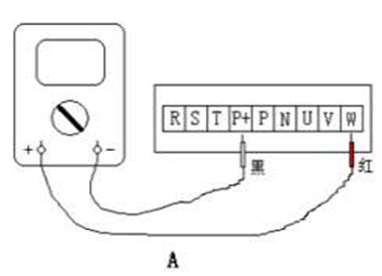

Ten tweede, raak de positieve terminal P (+) van de DC -bus aan met de zwarte testkabel en raak U, V en W in volgorde met de rode testkabel aan. Noteer de weergegeven waarden op de multimeter.

Ten derde, raak vervolgens de rode test toe voor de negatieve terminal N (-) van de DC-bus en raak de zwarte test voor op volgorde naar u, V en W in volgorde en neem de weergavewaarde van de multimeter vast.

Ten vierde, als de weergegeven waarden van de zesde meting in principe in evenwicht zijn, geeft dit aan dat er geen probleem is met de IGBT -omvormer van de VFD. Anders is de IGBT -omvormer op de overeenkomstige positie beschadigd.
