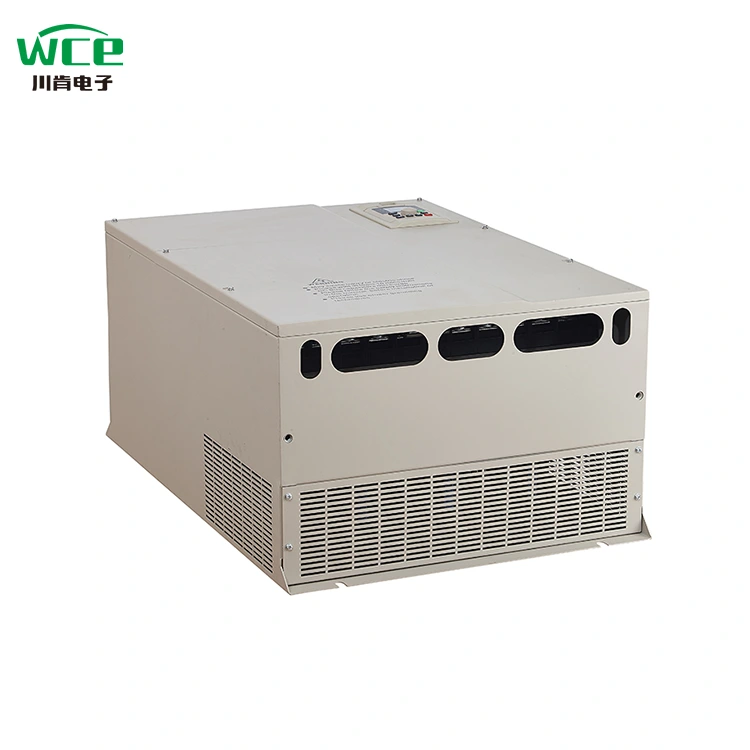

Een 75 kW inverter-variabele frequentieaandrijving (VFD)biedt instelbare snelheidsregeling voor compatibele AC-motoren in industriële systemen. Voor het selecteren van de juiste schijf is echter meer nodig dan het afstemmen van het nominale vermogen. Kopers moeten rekening houden met de nominale motorstroom, voedingsspanning, overbelastingsvereisten, belastingskarakteristieken, bedrijfssnelheid, omgevingsomstandigheden en besturingsfuncties. In deze handleiding wordt uitgelegd hoe een 75 kW VFD werkt, waar deze kan worden gebruikt, welke specificaties aandacht verdienen en hoe u veelvoorkomende selectie- en installatieproblemen kunt voorkomen. Het biedt ook een praktische aankoopchecklist voor ingenieurs, fabrikanten van apparatuur, systeemintegratoren en industriële distributeurs die samenwerken met Zhejiang Chuanken Elektrisch Co., Ltd.
Industriële motoren drijven pompen, ventilatoren, compressoren, transportbanden, mixers en vele andere soorten machines aan. In toepassingen waarbij de vereiste snelheid verandert afhankelijk van de productievraag, kan het continu draaien van een motor op volle snelheid onnodig energieverbruik, mechanische spanning of procesinstabiliteit veroorzaken.
A 75kW inverter variabele frequentieaandrijving VFDis een elektronische motorcontroller die is ontworpen om de snelheid en werking van een compatibele AC-motor te regelen door de uitgangsfrequentie en spanning aan te passen volgens de geselecteerde regelmethode. De aanduiding 75 kW vertegenwoordigt een nominale vermogensklasse, maar het bruikbare motorvermogen hangt af van de specifieke stroomsterkte, spanningsklasse, belasting en installatieomstandigheden van de omvormer.
Voor fabrikanten van apparatuur en industriële kopers kan een goed geselecteerde VFD een soepelere acceleratie, gecontroleerde vertraging, verbeterde procesaanpassing en een flexibelere motorwerking ondersteunen. Afhankelijk van het model kan het ook motorbeveiligingsfuncties en bewakingsmogelijkheden bieden.
Toch is niet elke 75kW-aandrijving geschikt voor elke 75kW-motor. Twee schijven met hetzelfde nominale vermogen kunnen verschillen wat betreft overbelastingscapaciteit, ingangsconfiguratie, besturingsprestaties, omgevingsbescherming en communicatie-interfaces.
Een typische AC-frequentieregelaar zet binnenkomende AC-stroom om in DC via een gelijkrichter en DC-tussenkring, en gebruikt vervolgens elektronische schakelapparatuur om een AC-uitgang met instelbare frequentie te produceren. Het besturingssysteem regelt het vermogen op basis van de geselecteerde bedrijfsmodus en motorvereisten.
Voor een AC-inductiemotor is de synchrone snelheid gerelateerd aan de voedingsfrequentie en het aantal motorpolen. Het verlagen van de frequentie verlaagt doorgaans het motortoerental, terwijl het verhogen ervan het toerental verhoogt binnen het toegestane werkbereik van de motor en de aandrijving. Het werkelijke toerental van de inductiemotor is ook afhankelijk van belasting en slip.
Veel aandrijvingen maken gebruik van volt-per-hertz (V/f)-regeling voor eenvoudige snelheidsaanpassing. Sensorloze vectorregeling kan een verbeterde koppelregeling bieden in toepassingen die veeleisendere snelheids- of belastingsprestaties vereisen. De beschikbare functies zijn afhankelijk van het specifieke VFD-model en de motorconfiguratie.
Instelbare acceleratie- en deceleratiehellingen helpen bepalen hoe snel een motor start en stopt. Juiste hellinginstellingen kunnen abrupte mechanische belasting verminderen en een stabielere productie ondersteunen. Bij belastingen met een hoge traagheid of vereisten voor snel stoppen is mogelijk extra remapparatuur nodig.
Afhankelijk van het model kan een VFD stroom, spanning, temperatuur, bedrijfsfrequentie en foutcondities bewaken. Elektronische overbelastingsbeveiliging van de motor en foutdiagnose kunnen onderhoudsteams helpen, maar de frequentieregelaar moet correct worden geconfigureerd en worden gebruikt met de vereiste externe bescherming.
Een VFD van 75 kW kan geschikt zijn voor middelgrote tot grote industriële motortoepassingen als de elektrische vermogens en besturingsmogelijkheden overeenkomen met de apparatuur. Typische toepassingen zijn onder meer de volgende.
Variabele snelheidsregeling kan helpen bij het reguleren van de stroom of druk in pompsystemen. Met een passende controlestrategie kan dit de smoorverliezen verminderen, de drukstabiliteit ondersteunen en de veranderende vraag helpen beheersen. De pompkarakteristieken en minimale stroomvereisten moeten nog steeds worden gerespecteerd.
De ventilatorsnelheid kan worden aangepast om te voldoen aan de vereisten voor ventilatie, koeling of procesluchtstroom. Voor veel centrifugaalventilatorsystemen kan het verlagen van de snelheid de vermogensbehoefte aanzienlijk verlagen, op voorwaarde dat het bedrijfspunt en de procesvereisten dit toelaten.
Transportbanden vereisen vaak een gecontroleerde acceleratie en een stabiele snelheid onder wisselende belastingen. De aandrijving moet worden geselecteerd op basis van het startkoppel, de traagheid van de belasting, de stopvereisten en de mogelijkheid van veelvuldig starten of overbelasting.
Mengers, productieapparatuur en andere industriële machines hebben mogelijk een instelbare snelheid nodig om verschillende materialen of verwerkingsfasen aan te kunnen. Een geschikte VFD kan de bedrijfsflexibiliteit verbeteren, hoewel het koppelprofiel en de procesvereisten de regelstrategie moeten sturen.
| Sollicitatie | Typisch controledoel | Belangrijke selectiefactor |
|---|---|---|
| Centrifugaal pomp | Flow- of drukaanpassing | Variabel koppel, PID-regeling, minimaal debiet |
| Industriële ventilator | Luchtstroom- en ventilatieregeling | Bedrijfsbereik, koeling, energieoptimalisatie |
| Transportband | Gecontroleerd starten en stabiel transport | Startkoppel en overbelastingscapaciteit |
| Menger | Instelbare processnelheid | Koppelvraag en veranderende belastingsomstandigheden |
| Compressor | Capaciteitsaanpassing waar toegestaan | Compatibiliteit van compressoren en startvereisten |
Dit zijn algemene toepassingsvoorbeelden en geen gegarandeerde compatibiliteitsclaims. De eisen van de fabrikant van de apparatuur en de feitelijke bedrijfsomstandigheden moeten de uiteindelijke keuze bepalen.
De juiste specificatie voorkomt kostbare mismatches, onverwachte ritten en vermijdbare vertragingen bij de inbedrijfstelling. Controleer de volgende technische factoren voordat u een offerte aanvraagt.
Begin met het typeplaatje van de motor en identificeer het nominale vermogen en de vollaststroom. De continue uitgangsstroom van de VFD moet gelijk zijn aan de stroom die de motor nodig heeft onder de beoogde bedrijfsomstandigheden, of deze overschrijden. De stroomcapaciteit is vooral belangrijk wanneer de motor onder een hoog koppel of frequente overbelasting werkt.
Bevestig de beschikbare voedingsspanning, frequentie en faseconfiguratie. Het ingangsvermogen van de omvormer moet geschikt zijn voor de voeding, terwijl de uitgang compatibel moet zijn met de motor. Een vermogen van 75 kW alleen bepaalt niet of een bepaald model geschikt is voor een 380V, 400V, 415V of een ander voedingssysteem.
De vereisten voor overbelasting variëren per toepassing en model. Centrifugaalpompen en ventilatoren maken vaak gebruik van een variabel koppel, terwijl belaste transportbanden en sommige compressoren mogelijk een groter overbelastingsvermogen vereisen. Controleer het door de fabrikant opgegeven overbelastingspercentage, de duur, het bedrijfsvermogen en eventuele bijbehorende reductievoorwaarden.
Bepaal of V/f-regeling voldoende is of dat sensorloze vectorregeling nodig is. Denk aan het startkoppel, de prestaties bij lage snelheden, de snelheidsregeling en of feedback van een encoder of processensor vereist is.
Omgevingstemperatuur, stof, vocht, hoogte, ventilatie en behuizingsbescherming kunnen de prestaties van de schijf beïnvloeden. Als de VFD wordt geïnstalleerd in een hete elektrische kast of een stoffige industriële ruimte, controleer dan de koelvereisten, toegestane omgevingsomstandigheden en eventuele noodzakelijke reductie.
Controleer of de toepassing digitale en analoge ingangen, relaisuitgangen, PID-regeling, foutregistratie of communicatie met een PLC of toezichtsysteem vereist. Protocolondersteuning en beschikbare terminals variëren per productserie.
Verschillende machines stellen verschillende eisen aan een motor. Inzicht in het belastingsprofiel helpt bij het bepalen van de vereiste stroomsterkte, regelmodus en remconfiguratie.
Centrifugaalpompen, ventilatoren en veel ventilatoren zijn veel voorkomende toepassingen met variabel koppel. Hun koppelbehoefte neemt over het algemeen af naarmate de snelheid daalt. Een correct geconfigureerde schijf kan daarom helpen het energieverbruik te verminderen wanneer het systeem veel tijd op lagere snelheid doorbrengt.
Transportbanden, bepaalde verdringerpompen en sommige mengers kunnen zelfs bij lage snelheid een aanzienlijk koppel vereisen. Deze toepassingen hebben vaak een aandrijving nodig met een geschikt zwaar vermogen en voldoende overbelastingsvermogen. Ook de motorkoeling bij lage snelheden moet worden geëvalueerd.
Grote roterende uitrusting kan tijdens het vertragen regeneratieve energie opwekken. Belastingen die de motor aandrijven in plaats van erdoor te worden aangedreven, kunnen ook een speciale behandeling vereisen. Afhankelijk van de toepassing kan een remweerstand, remeenheid of regeneratieve oplossing noodzakelijk zijn.
Als de taak onzeker is, geef dan aan de leverancier het type belasting, de startfrequentie, de vereiste acceleratietijd, de stoptijd, het snelheidsbereik en de verwachte overbelastingsomstandigheden door. Deze informatie is nuttiger dan simpelweg vragen naar een 75 kW-model.
Energiebesparing is een veel voorkomende reden om een VFD te installeren, maar de resultaten zijn afhankelijk van de machine, de besturingsstrategie, het bedrijfsschema en het systeemontwerp. Een aandrijving vermindert niet automatisch het energieverbruik in elke toepassing.
Bij veel centrifugaalpomp- en ventilatorsystemen kan het benodigde vermogen aanzienlijk afnemen naarmate de snelheid wordt verlaagd. Dit kan besparingen opleveren als de vraag gedurende de dag varieert. Het werkelijke resultaat hangt echter af van de systeemcurve, de statische druk, procesbeperkingen en de bedrijfsefficiëntie van de motor.
Evalueer samen de motorefficiëntie, aandrijfverliezen, transmissieverliezen, procesvereisten en de bestaande besturingsmethode. Een slecht gekozen snelheidsbereik of een ongepaste controlestrategie kunnen het verwachte voordeel beperken.
Registreer bedrijfsuren, gemeten stroomvraag, belastingvariaties, elektriciteitstarieven en onderhoudskosten. Vergelijk het huidige systeem met het voorgestelde VFD-gestuurde systeem en gebruik daarbij realistische aannames in plaats van te vertrouwen op een universeel besparingspercentage.
| Kostenfactor | Informatie om te verzamelen | Waarom het ertoe doet |
|---|---|---|
| Energieverbruik | Gemeten kW en jaarlijkse bedrijfsuren | Schat potentiële elektriciteitsbesparingen in |
| Installatie | Kast, bedrading, filters en inbedrijfstelling | Definieert de initiële projectkosten |
| Onderhoud | Inspectie-, koeling- en servicevereisten | Ondersteunt de planning van de levenscycluskosten |
| Procesprestaties | Flow-, druk-, snelheid- en productiegegevens | Controleert of de controleoplossing voldoet aan de operationele behoeften |
Een correcte installatie is essentieel voor een veilige werking en betrouwbare prestaties. Gekwalificeerd elektrisch personeel moet de instructies van de fabrikant van de omvormer, de toepasselijke elektrische codes en de veiligheidseisen van de machine opvolgen.
Controleer binnenkomende spanning, fase, frequentie, aarding en stroomopwaartse beveiligingsapparatuur. Controleer of de geselecteerde aandrijving compatibel is met het voedingssysteem en de installatievoorwaarden.
Zorg voor de vereiste afstanden, ventilatie en warmteafvoer. Scheid waar nodig de voedingsbedrading van gevoelige besturingsbedrading en volg de richtlijnen van de fabrikant voor kabelgeleiding en elektromagnetische compatibiliteit.
Configureer de nominale spanning, stroom, frequentie, snelheid en andere vereiste gegevens op het typeplaatje van de motor. Pas de juiste motorbeveiligingsinstellingen en regelmodus toe volgens de instructies van de fabrikant.
Controleer de draairichting, versnelling, vertraging, bedrijfssnelheid, belastingreactie en foutafhandeling. Test de volledige besturingsvolgorde voordat u de machine vrijgeeft voor normale productie.
Bewaar parameterinstellingen, bedradingsinformatie, inbedrijfstellingsgegevens en relevante alarmgeschiedenis. Documentatie helpt technici de beoogde configuratie te herstellen en toekomstige problemen op te lossen.
Isoleer om veiligheidsredenen de voeding en volg de ontladings- en verificatieprocedures van de fabrikant voordat u aan een schijf of de aangesloten apparatuur gaat werken. De DC-bus kan gevaarlijke spanning behouden nadat de stroom is uitgeschakeld.
Veel schijffouten zijn terug te voeren op onjuiste afmetingen, slechte koeling, ongeschikte parameterinstellingen, bedradingsproblemen of veeleisende belastingsomstandigheden. Een gestructureerd probleemoplossingsproces kan de uitvaltijd verminderen en onnodige vervanging van componenten voorkomen.
Mogelijke oorzaken zijn onder meer een overmatige vraag naar startkoppel, een korte acceleratietijd, mechanische binding, onjuiste motorgegevens of ongeschikte besturingsinstellingen. Bekijk de foutgeschiedenis en belastingsomstandigheden voordat u de parameters aanpast.
Controleer de ventilatie, de kasttemperatuur, de koelventilatoren, de reinheid van het koellichaam en de belading. Controleer of de installatie de toegestane omgevingstemperatuur- of hoogtelimieten overschrijdt en of reductie vereist is.
Snelle vertraging of een belasting met hoge traagheid kunnen energie terugsturen naar de DC-bus van de frequentieregelaar. Afhankelijk van de toepassing en het productontwerp kan een langere vertragingstijd of een passende remoplossing nodig zijn.
Controleer de nauwkeurigheid van de motorparameters, de regelmodus, de snelheidsreferentiesignalen, de bedrading en de belastingsvariatie. Inspecteer voor gesloten-lussystemen het relevante feedbackapparaat en de besturingsinstellingen.
Controleer de alarmcode, de leveringsvoorwaarden, de besturingsbedrading, de netwerkconfiguratie en de aardingsregelingen. Noteer de fout voordat u de schijf reset, en raadpleeg de producthandleiding of gekwalificeerde technische ondersteuning als de oorzaak onduidelijk blijft.
Preventief onderhoud moet het onderhoudsschema van de fabrikant volgen en passende inspecties van ventilatiepaden, elektrische aansluitingen, omgevingsomstandigheden en storingsregistraties omvatten.
Industriële kopers kunnen specificatielacunes en aanbestedingsvertragingen verminderen door een volledige technische briefing op te stellen voordat ze offertes aanvragen.
Zhejiang Chuanken Elektrisch Co., Ltd.dient als bedrijfsreferentie voor kopers die industriële motorbesturingsproducten evalueren. Bij het bespreken van een 75 kW inverter-frequentieregelaar moeten kopers de beoogde toepassing en elektrische vereisten opgeven, zodat de juiste productserie en configuratie kunnen worden bevestigd.
Voor OEM-projecten, apparatuurupgrades en inkoop door distributeurs biedt het vergelijken van leveranciers op technische geschiktheid, documentatie, serviceondersteuning en totale bedrijfskosten een sterkere basis voor aankoopbeslissingen dan alleen het vergelijken van nominale vermogens.
Een VFD van 75 kW regelt de snelheid en werking van een compatibele AC-motor door de uitgangsfrequentie en spanning aan te passen. Afhankelijk van het model kan het ook motorbeveiliging, instelbare versnelling en vertraging, monitoring en industriële besturingsintegratie bieden.
Het kan geschikt zijn, maar het vermogen alleen is onvoldoende. Controleer de nominale stroom en spanning van de motor, de continue uitgangsstroom van de frequentieregelaar, het overbelastingsvermogen, het bedrijfsvermogen en de bedrijfsomstandigheden voordat u de compatibiliteit bevestigt.
Mogelijke toepassingen zijn onder meer industriële pompen, ventilatoren, blowers, transportbanden, mixers en compatibele compressoren. De geschiktheid hangt af van de motorspecificaties, belastingskarakteristieken, het vereiste koppel en de mogelijkheden van de geselecteerde aandrijving.
Het kan het energieverbruik verminderen in geschikte toepassingen met variabele snelheid, vooral wanneer de vraag naar pompen of ventilatoren in de loop van de tijd verandert. De daadwerkelijke besparingen zijn afhankelijk van het belastingsprofiel, het systeemontwerp, de bedrijfsuren, schijfverliezen en de regelstrategie.
De vereiste spanning is afhankelijk van het specifieke productmodel en het regionale elektriciteitssysteem. Bevestig de voedingsspanning, fase en frequentie aan de hand van het gegevensblad van de fabrikant in plaats van aan te nemen dat alle 75 kW-schijven dezelfde elektrische configuratie hebben.
Niet elke toepassing vereist er één. Een remweerstand of een andere remoplossing kan nodig zijn wanneer de belasting een hoge traagheid heeft, een snelle vertraging vereist of aanzienlijke energie teruggeeft aan de aandrijving. Bevestig compatibiliteit en maatvoering met de fabrikant.
Evalueer de technische documentatie van de leverancier, de geschiktheid van het product, de kwaliteitsprocessen, de ondersteuningsmogelijkheden, de garantievoorwaarden, de leveringsregelingen en het vermogen om de toepassingsvereisten te verduidelijken. Vraag de exacte modelspecificaties op voordat u een bestelling plaatst.
Bereid de gegevens op het motortypeplaatje, de voedingsspanning, het toepassingstype, de overbelastingsvereisten, de besturingsfuncties, de installatieomgeving, het aantal en de leveringsbestemming voor. Deze gegevens helpen de leverancier bij het beoordelen van de juiste schijfconfiguratie.
