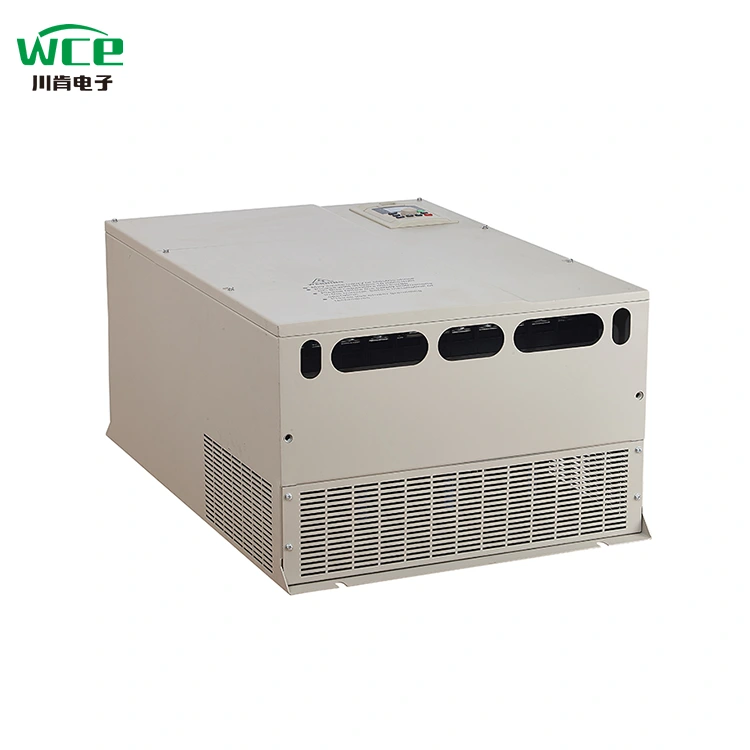

75 kW omvormer variabele frequentieaandrijving VFD

SCK300-serie is een hoogwaardige omvormer die is ontworpen voor industriële automatisering, die multifunctionele en hoge efficiëntie en energiebesparing integreert en geschikt is voor de aandrijfregeling van een verscheidenheid aan industriële apparatuur.

Kernfuncties en voordelen

Geavanceerde vectorcontroletechnologie: hoge precisiesnelheidsregulering en stabiele werking, uitstekende dynamische respons.

Hoog efficiëntie en energiebesparing: optimaliseer de efficiëntie van de motoroperatie en verminderen het energieverbruik aanzienlijk.

Brede compatibiliteit: ondersteunen complexe werkomstandigheden van fans, pompen, transportbanden, brekers en andere apparatuur.

Toepassingsscenario

Flexibele toepassing in de volgende gebieden:

Vloeistofregeling (ventilator, pompbelasting)

Materiaaloverdracht (transportband, lift)

Zware machines (breker, mixer)

Uitbreiding en upgraden

Naadloze upgrade naar de SCK350: de prestaties verbeteren en functionele modules uitbreiden door de besturingskaart te vervangen.

Aanpassing van speciale apparatuur zoals kranen: uitbreidingskaarten worden ondersteund na het upgraden om te voldoen aan de vereisten van professionele scenario's zoals koppelcontrole en multi-motor synchronisatie.

Met modulair ontwerp- en technologische upgrades kan de SCK -serie worden aangepast aan diverse behoeften op industriële automatisering, van basic tot geavanceerd.

Productparameter (specificatie)

Productfunctie

● I/O -functies

◆ Ingangsspanningsbereik: 220V/380V/660V ± 15%

◆ Invoerfrequentiebereik: 47 ~ 63Hz

◆ Uitgangsspanningsbereik: 0 ~ Nominale ingangsspanning

Uitgangsfrequentiebereik: 0 ~ 400Hz

● Perifere interface -functies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoge ingang: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open collectoruitgang: 1 uitgang

◆ Relaisuitgang: 2 uitgangen

◆ Analoge uitgang: 2 uitgangen, respectievelijk 0/4 ~ 20 mA of 0 ~ 10V

● Technische prestatiekenmerken

◆ Besturingsmodus: geen PG -vectorregeling, V/F -besturing, koppelregeling.

◆ Overloadcapaciteit: 150% nominale stroom 60s; 180% beoordeelde stroom 10s

◆ Start koppel: geen PG -vectorcontrole: 0,5 Hz/150% (SVC)

◆ Snelheidsverhouding: geen PG -vectorregeling: 1: 100

● Functionele functies

◆ Frequentie-instellingsmodus: digitale instelling, analoge instelling, seriële communicatie-instelling, multi-speed, PID-instelling, enz.

◆ PID -besturingsfunctie

◆ Functie met meerdere snelheden: 16 snelheidsregeling

◆ Swingfrequentiebesturingsfunctie

◆ Onmiddellijke stroomuitval zonder stopfunctie

◆ Snelle/jog-sleutelfunctie: multifunctionele sneltoets die vrijelijk wordt gedefinieerd door gebruikers

◆ Automatische spanningsaanpassingsfunctie: wanneer de spanningspanning verandert, kan deze automatisch de uitgangsspanning constant houden

◆ Bied tot 25 soorten foutbeschermingsfuncties: over stroom, over spanning, onder spanning, over temperatuur, faseverlies, overbelasting en andere beveiligingsfuncties

Producttoepassing

Producten kunnen worden gebruikt in de metallurgie en chemische industrie, compressoren, kranen, gemeentelijke engineering.

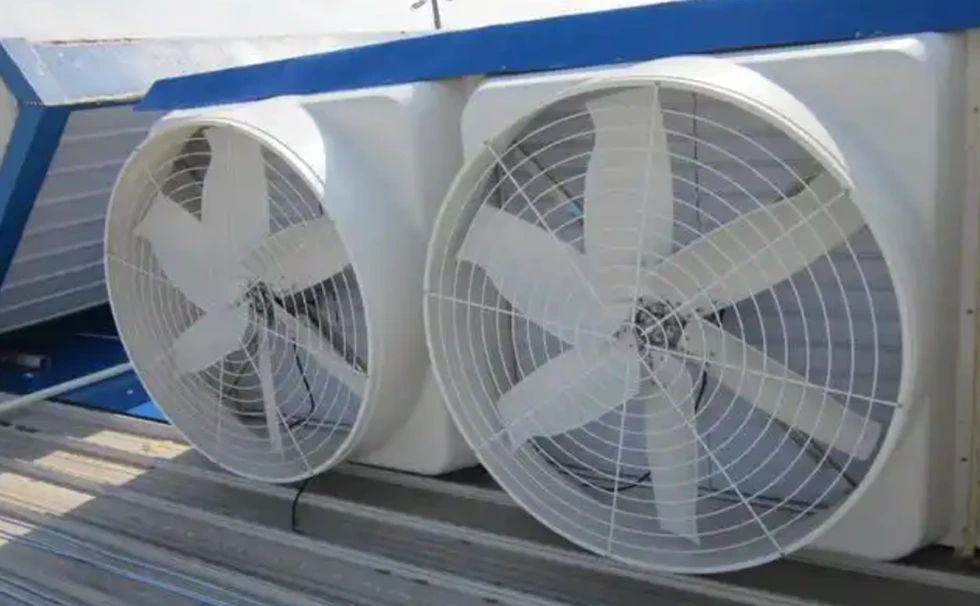

Fans

De toepassing van frequentieconverter op het gebied van fans vermindert niet alleen het energieverbruik aanzienlijk, maar verbetert ook de systeemnauwkeurigheid en het automatiseringsniveau door intelligente controle. WCE's SCK300 -serie, met zijn hoge compatibiliteit en energiebesparende algoritmen, kan de diverse behoeften van kleine ventilatoren voor grote industriële fans dekken, waardoor bedrijven een groene en efficiënte productie helpen.

Veldirrigatie

In de irrigatie van de landbouw is VFD voor de watervoorziening van de constante druk bijna standaard. Allereerst kan de VFD in het proces van het starten van de pomp geleidelijk de werkfrequentie verhogen, zodat de pomp langzaam kan lopen, zodat het water niet te veel impact op de pijpleiding heeft. De VFD kan vervolgens worden gebruikt in combinatie met een externe manometer of druksensor om de druk in onze leidingen gelijk te maken. Ten slotte kan de VFD de drukbeveiligingspijplijn regelen, maar ook door zijn eigen overbelasting, onderbelasting, overdruk, onderdrukbescherming om de schade van de pomp te verminderen.

Er zijn twee weergavemodi beschikbaar:

1.LCD -display: kom met Chinees en Engelse weergave, u kunt ook Russisch, Portugees, Spaans, Perzisch en andere talen aanpassen.

2.LED -display: traditioneel digitale buisweergave, dubbele lijndisplay, observeer twee sets gegevens tegelijkertijd.

VFD hanteert een brede en grootschalige structurele ontwerp, integreert grote koelcomponenten en heeft een hoge belasting continu werking en een hoog efficiëntie-gebruikssnelheid. Door het koelsysteem en de selectie van resistente componenten op hoge temperaturen te versterken, kan het zich stabiel aanpassen aan hoge temperatuur en harde arbeidsomstandigheden zoals tropisch.

Verschillende soorten invoer- en uitvoermodi kunnen worden aangepast:

1.3p 380V -ingang tot 3P 380V -uitgang.

2. 3P220V -ingang tot 3P220V -uitgang.

3. 3P660V -ingang tot 3P660V -uitgang.

4. 1P220V -ingang tot 3P 380V -uitgang.

5. 1P220V Input tot 3p220V -uitgang.

Met de snelheidsvolgfunctie kan het beter beginnen.

Het wordt geleverd met ModBus RTU -communicatie en kan ook ModBus TCP, PRPFIBUS en PROFINET implementeren door uitbreidingskaarten toe te voegen.

VFD -bedradingsschema.
