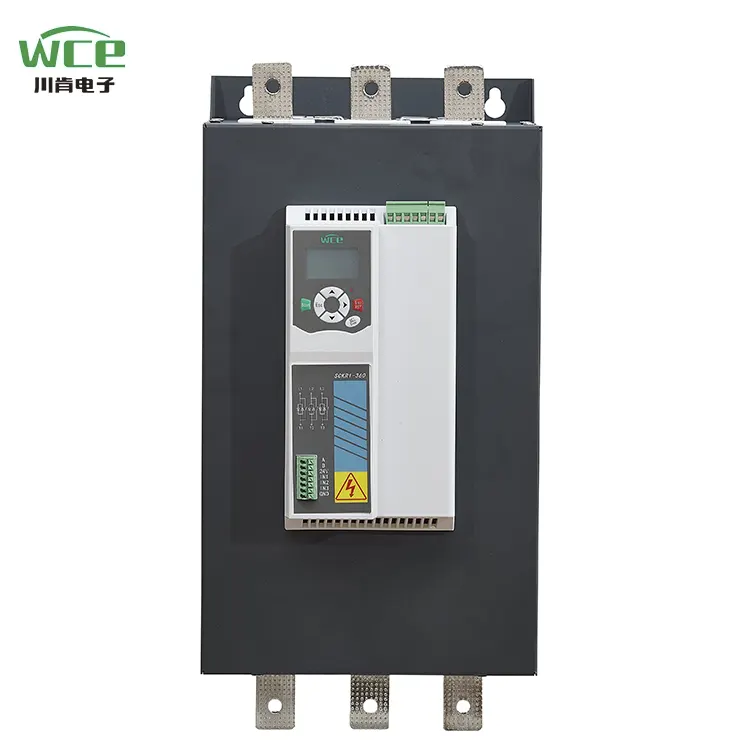

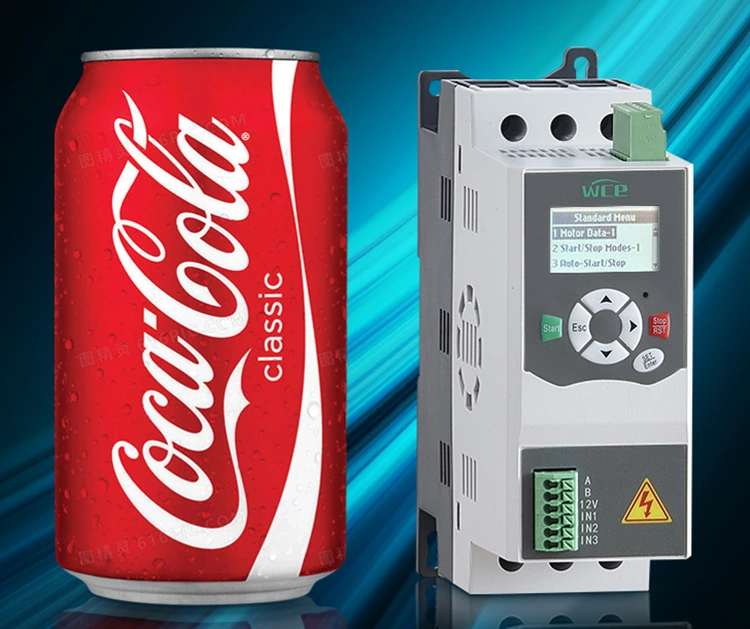

Ingebouwde bypass soft starter 90 kW geen contactor vereist

Intelligente interactie en handige werking: De 360 ​​-serie zachte starter is uitgerust met een LCD -vloeibare kristalschermscherm. Het interface -ontwerp is eenvoudig en intuïtief en de operatie -ervaring is soepel en handig. Het systeem is uitgerust met weergavefuncties in zowel Chinees als Engels, en ondersteunt de aanpassing van specifieke nationale talen, volledig voldoen aan de behoeften van gebruikers in verschillende regio's.

Multi-communicatie en intelligente controle op afstand: Het is uitgerust met de standaard ModBus 485 -communicatiefunctie en ondersteunt ook aangepaste communicatiemethoden zoals Siemens Profibus -protocol en mobiele telefoon -app, waardoor gebruikers een efficiënte foutopsporingsopbruik en precieze controle kunnen bereiken en de ruimtelijke beperkingen doorbreken.

Uitstekende prestaties en duurzame duurzaamheid: Uitgerust met een gloednieuwe aangepaste DC-contactor, vergeleken met gewone AC-contactoren, zijn de prestaties 3 keer verbeterd, de warmte wordt 2,6 keer verminderd, de veiligheid wordt verbeterd met 25%, energiebesparende efficiëntie bereikt 20%en de levensduur is 100.000 keer bedragen, en biedt een betrouwbare garantie voor de stabiele werking van de apparatuur.

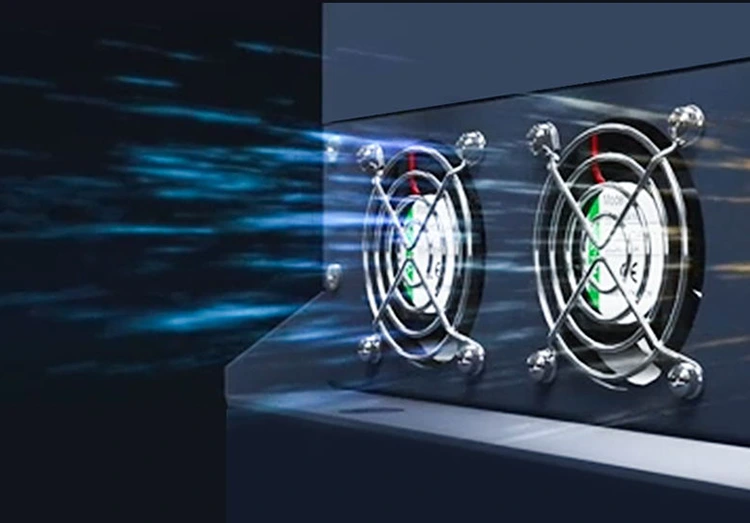

Efficiënte warmtedissipatie en stabiele werking: Uitgerust met een 24V high-speed DC-ventilator en een innovatief 360 ° allround warmte-dissipatieontwerp, biedt het een sterke windkracht, zodat de apparatuur een goede warmte-dissipatietoestand en stabiele prestaties tijdens de werking behoudt.

Diepe samenwerking en kwaliteitsupgrade: We hebben een diepe samenwerking bereikt met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en aangenomen op maat gemaakte modules en thyristors, die verschillen van de gemeenschappelijke modules in de markt. Dit verbetert de laadcapaciteit aanzienlijk en legt een solide basis voor de efficiënte werking van de apparatuur.

Gestroomlijnd ontwerp, kostenbesparingen:Het is niet nodig om externe bypass -contactoren te installeren, effectief de installatieruimte op te slaan, de kabelkosten te verlagen, het installatieproces te vereenvoudigen en de installatie gemakkelijker en sneller te maken.

Gehumaniseerd ontwerp, zorgeloze installatie: Het hanteert een press-type besturingsterminal socket, dat eenvoudig en handig is om te installeren en te bedienen. Druk gewoon op de terminal om de bedrading te voltooien en laat deze vervolgens los om de draad te repareren, wat de installatie -efficiëntie aanzienlijk verbetert.

Simulatietests, betrouwbare verificatie: Het is uitgerust met bedieningssimulatiefunctie. Zelfs wanneer het hoofdcircuit van de zachte starter niet is verbonden met de voedingsspanning, kan het het start-, hardloop- en stopproces van de motor simuleren, waardoor snel wordt bevestigd of de werkende toestand van de eigen componenten van de zachte starter normaal is.

Productparameter (specificatie)

Productfunctie

1. Communicatiefunctie

Wordt geleverd met Modbus RTU -communicatie, profibus en profinetcommunicatie kunnen worden toegevoegd door uitbreidingskaarten toe te voegen.

2, kan extern toetsenbord +4 lijnen LCD -scherm zijn

Het toetsenbord kan snel worden ingevoegd en verwijderd om aan de behoeften van externe werking te voldoen.

3, meer uitgebreide motorbeveiligingsfunctie

Overspanningsbescherming, onderspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van onderbelasting, bescherming van faseverlies, bypassfout, thyristorfout, driefasige stroomonbalans, oververhitting bescherming, enz.

4, brede voedingsspanningsbereik

Ontmoet de belangrijkste voedingsinvoerspanning van 220-380V algemeen doel.

5. Plugbare terminals

Eén set communicatieterminals, vier groepen digitale invoeraansluitingen, één set analoge uitgang, twee sets programmeerbare relais

◆ Driefasige voeding: AC220V, AC380V ± 10%

◆ Nominale stroom: 1.2A-230A,

◆ Toepasselijke motor: algemene eekhoornkooi type acchrone motor

◆ Startmodus: spanningshelling, huidige helling, koppel

◆ Parkeermodus: zachte stop, gratis stop, remstop, adaptieve stop.

◆ Logische ingang: impedantie 1.8kΩ, vermogen +24V

◆ Startfrequentie: het wordt aanbevolen om niet meer dan 10 keer per uur te beginnen

◆ Beschermingsniveau: IP20

◆ Koelmodus: luchtkoeling

◆ Installatiemodus: muurhangen

◆ Omgevingscondities: de hoogte is groter dan 2000 meter, de capaciteit moet dienovereenkomstig worden verlaagd en de omgevingstemperatuur is tussen -10 en +40 ° C

De overeenkomstige vochtigheid is niet groter dan 95%(20 ± 5 ℃), geen ontvlambaar, explosief, corrosief gas, geen geleidend stof, binneninstallatie, goede ventilatie, trillingen minder dan 0,5 g

Producttoepassing

Het product kan in gelegenheden worden gebruikt, zoals ventilatoren, waterpompen, landbouwgrondirrigatie en horizontaal transportbandtransport.

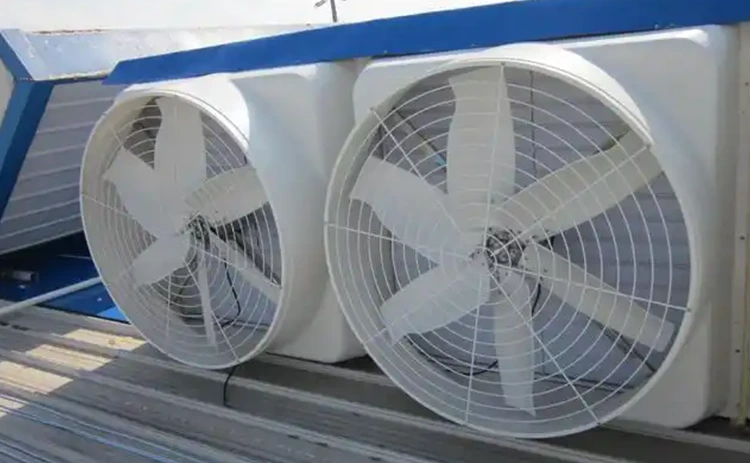

Fans

De zachte starter vermindert niet alleen de wrijving en de traagheid van de ventilator sterk vanwege de grote traagheid van het mes en de rotor, maar vermijdt ook de schade van het ventilatorlager, de riem, het mes en andere onderdelen vanwege een overmatig onmiddellijk koppel. WCE's SCKR1-360-serie zachte starters, met hun hoge compatibiliteit en energiebesparende algoritmen, kunnen verschillende behoeften van kleine fans tot grote industriële fans behandelen, waardoor bedrijven een groene en efficiënte productie helpen. De toepassing van de zachte starter op de ventilator lost effectief de problemen van hoge startstroom en mechanische schok op, vooral voor het scenario dat geen snelheidsregeling vereist maar zacht start en stop heeft. Redelijke selectie en parameterinstellingen zijn de sleutel, wat de systeembetrouwbaarheid en economie aanzienlijk kan verbeteren.

Veldirrigatie

In vergelijking met frequentievoorzetters kosten zachte starters minder en zijn ze geschikt voor irrigatiescenario's zonder snelheidsregulering. In het veldirrigatiesysteem werkt de zachte starter voornamelijk op de driefasige asynchrone motor die de waterpomp aandrijft, en neemt de spanningshellingstart of stroom beperkte startmodus aan, zodat de motorsnelheid geleidelijk wordt verhoogd van nul naar de nominale snelheid, waardoor de onmiddellijke hoge stroom wordt vermeden die wordt gegenereerd door de traditionele directe start. Wanneer het wordt uitgeschakeld, de optionele zachte stopfunctie, door lineaire reductie van spanning om de pompsnelheid voorzichtig te verminderen, remmen het waterhamereffect. De zachte starter lost effectief de problemen op van hoge stroomeffecten, mechanische spanningsconcentratie en waterhamereffect van de pompmotor door flexibele startstopcontrole en meerdere beschermingsmechanismen in het veldirrigatiesysteem, en verbetert de betrouwbaarheid en economie van het systeem aanzienlijk.

Met een kleiner formaat en volume kan het Star-Delta-contactoren rechtstreeks vervangen, waardoor materialen en ruimte worden bespaard.

De thyristor met een interne bypass -softstarter werkt alleen tijdens het opstarten en schakelt tijdens de werking over naar de contactor, zodat deze minder warmte genereert. We hebben echter nog steeds een ventilator geïnstalleerd om de contactor te koelen. Installeer een ventilator om het af te koelen. ALL18,5 kW en boven360 serie zachte starters zijn uitgerust met 24V high-speed DC-fans, waardoor 360 ° allround warmte-dissipatie en sterkere windkracht opleveren. Het vermindert niet alleen onverwachte sluitingen veroorzaakt door oververhitting, maar verlengt ook de levensduur van de zachte starter aanzienlijk.

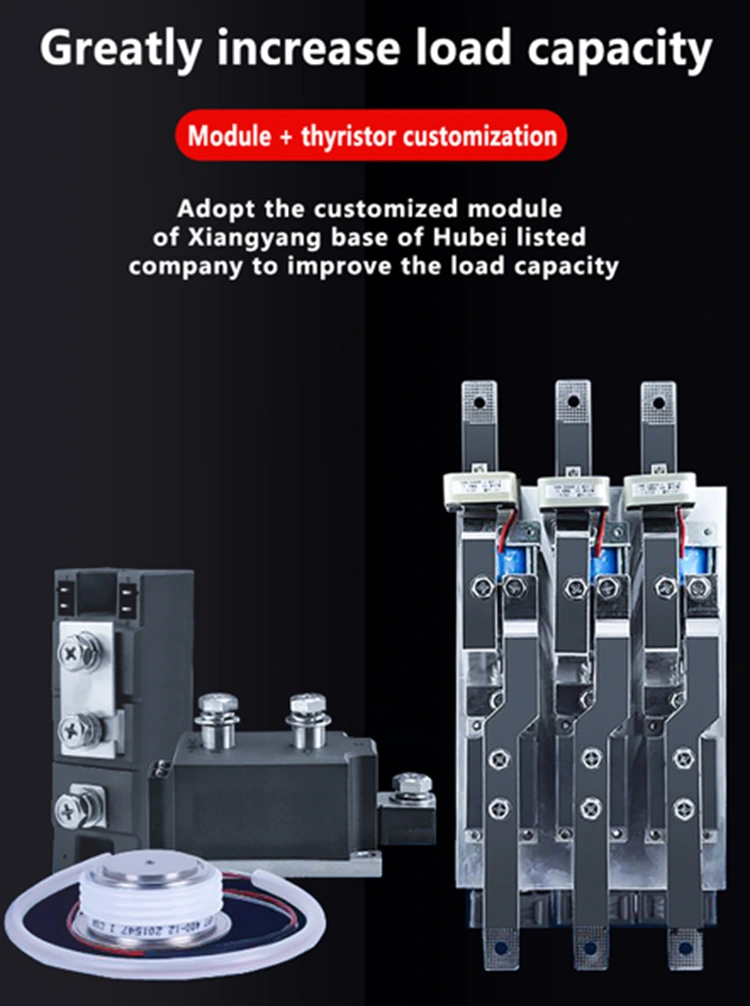

We hebben een diepe samenwerking met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en gebruiken aangepaste modules en thyristors, verschillend van de generieke modules die op de markt worden geleverd, om de laadcapaciteit te verbeteren. Onze DC -contactoren zijn ook speciaal aangepast, allemaal met zilveren contacten. Het contactoppervlak van de contacten is groter en kan bijna 100.000 betrokkenheidstijden bereiken, waardoor de levensduur van het services aanzienlijk wordt vergroot.

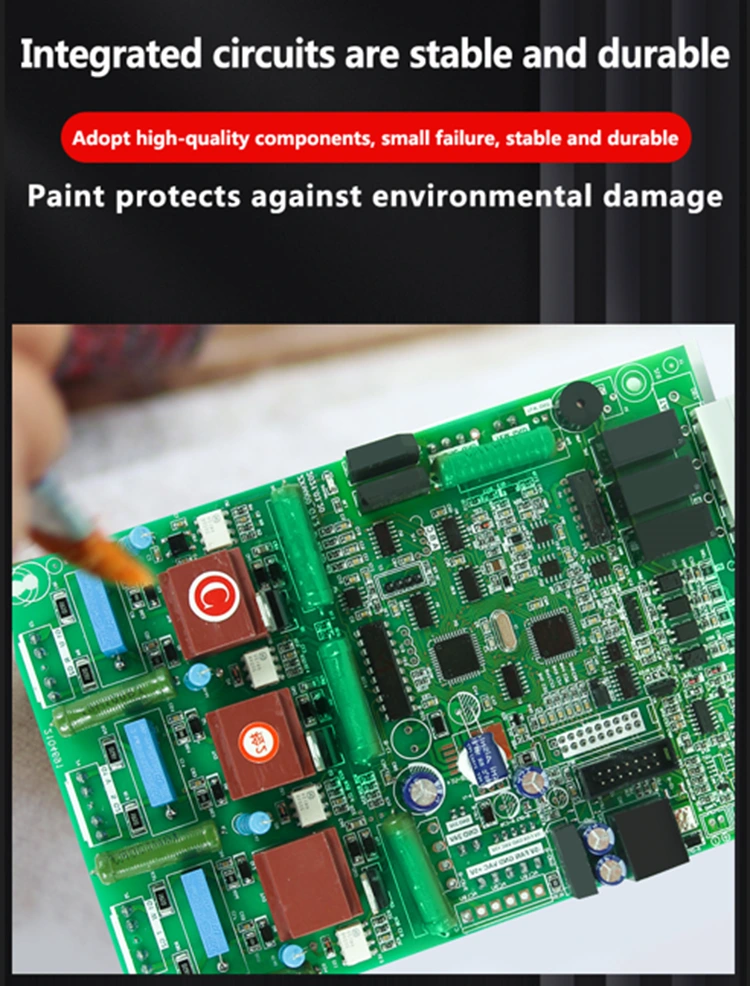

Het hoofddoel van de zachte startbord borstelverf (meestal drie anti-paint, isolerende verf- of vochtbestendige coating) is het beschermen van de stabiliteit en het leven van de printplaat in een complexe werkomgeving, om ervoor te zorgen dat de levensduur van de printplaat langer is, we gebruiken hoogwaardige patches en plug-ins. Verhoogde duurzaamheid en veiligheid.

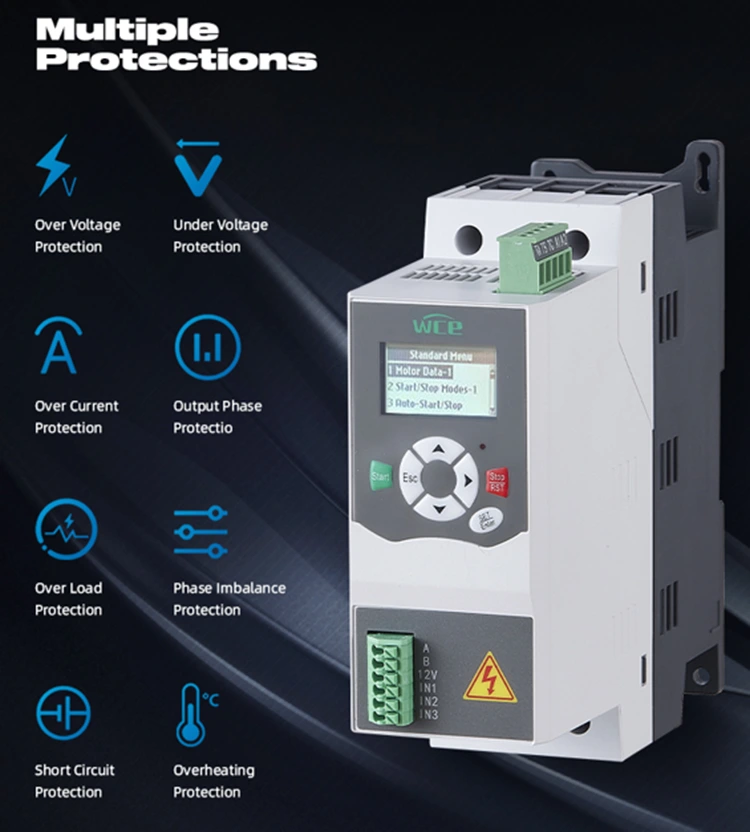

Meerdere beveiligingsfuncties: onderspanningsbescherming, overspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van faseverlies, bescherming van driefasige onbalans, enz.

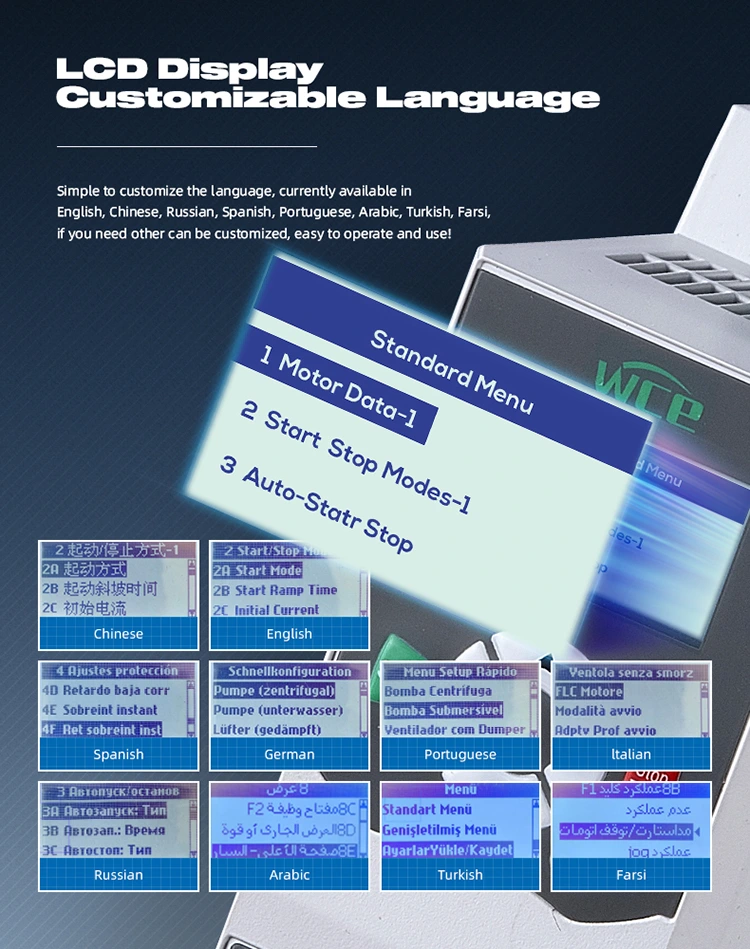

High-definition LCD-display met vier regels, gemakkelijk te bedienen. Het wordt geleverd met meerdere nationale taalschermen en kan worden aangepast wanneer dat nodig is.

Productfunctie

1. Communicatiefunctie

Wordt geleverd met Modbus RTU -communicatie, profibus en profinetcommunicatie kunnen worden toegevoegd door uitbreidingskaarten toe te voegen.

2, kan extern toetsenbord +4 lijnen LCD -scherm zijn

Het toetsenbord kan snel worden ingevoegd en verwijderd om aan de behoeften van externe werking te voldoen.

3, meer uitgebreide motorbeveiligingsfunctie

Overspanningsbescherming, onderspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van onderbelasting, bescherming van faseverlies, bypassfout, thyristorfout, driefasige stroomonbalans, oververhitting bescherming, enz.

4, brede voedingsspanningsbereik

Ontmoet de belangrijkste voedingsinvoerspanning van 220-380V algemeen doel.

5. Plugbare terminals

Eén set communicatieterminals, vier groepen digitale invoeraansluitingen, één set analoge uitgang, twee sets programmeerbare relais

◆ Driefasige voeding: AC220V, AC380V ± 10%

◆ Nominale stroom: 1.2A-230A,

◆ Toepasselijke motor: algemene eekhoornkooi type acchrone motor

◆ Startmodus: spanningshelling, huidige helling, koppel

◆ Parkeermodus: zachte stop, gratis stop, remstop, adaptieve stop.

◆ Logische ingang: impedantie 1.8kΩ, vermogen +24V

◆ Startfrequentie: het wordt aanbevolen om niet meer dan 10 keer per uur te beginnen

◆ Beschermingsniveau: IP20

◆ Koelmodus: luchtkoeling

◆ Installatiemodus: muurhangen

◆ Omgevingscondities: de hoogte is groter dan 2000 meter, de capaciteit moet dienovereenkomstig worden verlaagd en de omgevingstemperatuur is tussen -10 en +40 ° C

De overeenkomstige vochtigheid is niet groter dan 95%(20 ± 5 ℃), geen ontvlambaar, explosief, corrosief gas, geen geleidend stof, binneninstallatie, goede ventilatie, trillingen minder dan 0,5 g

Producttoepassing

Het product kan in gelegenheden worden gebruikt, zoals ventilatoren, waterpompen, landbouwgrondirrigatie en horizontaal transportbandtransport.

Fans

De zachte starter vermindert niet alleen de wrijving en de traagheid van de ventilator sterk vanwege de grote traagheid van het mes en de rotor, maar vermijdt ook de schade van het ventilatorlager, de riem, het mes en andere onderdelen vanwege een overmatig onmiddellijk koppel. WCE's SCKR1-360-serie zachte starters, met hun hoge compatibiliteit en energiebesparende algoritmen, kunnen verschillende behoeften van kleine fans tot grote industriële fans behandelen, waardoor bedrijven een groene en efficiënte productie helpen. De toepassing van de zachte starter op de ventilator lost effectief de problemen van hoge startstroom en mechanische schok op, vooral voor het scenario dat geen snelheidsregeling vereist maar zacht start en stop heeft. Redelijke selectie en parameterinstellingen zijn de sleutel, wat de systeembetrouwbaarheid en economie aanzienlijk kan verbeteren.

Veldirrigatie

In vergelijking met frequentievoorzetters kosten zachte starters minder en zijn ze geschikt voor irrigatiescenario's zonder snelheidsregulering. In het veldirrigatiesysteem werkt de zachte starter voornamelijk op de driefasige asynchrone motor die de waterpomp aandrijft, en neemt de spanningshellingstart of stroom beperkte startmodus aan, zodat de motorsnelheid geleidelijk wordt verhoogd van nul naar de nominale snelheid, waardoor de onmiddellijke hoge stroom wordt vermeden die wordt gegenereerd door de traditionele directe start. Wanneer het wordt uitgeschakeld, de optionele zachte stopfunctie, door lineaire reductie van spanning om de pompsnelheid voorzichtig te verminderen, remmen het waterhamereffect. De zachte starter lost effectief de problemen op van hoge stroomeffecten, mechanische spanningsconcentratie en waterhamereffect van de pompmotor door flexibele startstopcontrole en meerdere beschermingsmechanismen in het veldirrigatiesysteem, en verbetert de betrouwbaarheid en economie van het systeem aanzienlijk.

Met een kleiner formaat en volume kan het Star-Delta-contactoren rechtstreeks vervangen, waardoor materialen en ruimte worden bespaard.

De thyristor met een interne bypass -softstarter werkt alleen tijdens het opstarten en schakelt tijdens de werking over naar de contactor, zodat deze minder warmte genereert. We hebben echter nog steeds een ventilator geïnstalleerd om de contactor te koelen. Installeer een ventilator om het af te koelen. ALL18,5 kW en boven360 serie zachte starters zijn uitgerust met 24V high-speed DC-fans, waardoor 360 ° allround warmte-dissipatie en sterkere windkracht opleveren. Het vermindert niet alleen onverwachte sluitingen veroorzaakt door oververhitting, maar verlengt ook de levensduur van de zachte starter aanzienlijk.

We hebben een diepe samenwerking met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en gebruiken aangepaste modules en thyristors, verschillend van de generieke modules die op de markt worden geleverd, om de laadcapaciteit te verbeteren. Onze DC -contactoren zijn ook speciaal aangepast, allemaal met zilveren contacten. Het contactoppervlak van de contacten is groter en kan bijna 100.000 betrokkenheidstijden bereiken, waardoor de levensduur van het services aanzienlijk wordt vergroot.

Het hoofddoel van de zachte startbord borstelverf (meestal drie anti-paint, isolerende verf- of vochtbestendige coating) is het beschermen van de stabiliteit en het leven van de printplaat in een complexe werkomgeving, om ervoor te zorgen dat de levensduur van de printplaat langer is, we gebruiken hoogwaardige patches en plug-ins. Verhoogde duurzaamheid en veiligheid.

Meerdere beveiligingsfuncties: onderspanningsbescherming, overspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van faseverlies, bescherming van driefasige onbalans, enz.

Productfunctie

1. Communicatiefunctie

Wordt geleverd met Modbus RTU -communicatie, profibus en profinetcommunicatie kunnen worden toegevoegd door uitbreidingskaarten toe te voegen.

2, kan extern toetsenbord +4 lijnen LCD -scherm zijn

Het toetsenbord kan snel worden ingevoegd en verwijderd om aan de behoeften van externe werking te voldoen.

3, meer uitgebreide motorbeveiligingsfunctie

Overspanningsbescherming, onderspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van onderbelasting, bescherming van faseverlies, bypassfout, thyristorfout, driefasige stroomonbalans, oververhitting bescherming, enz.

4, brede voedingsspanningsbereik

Ontmoet de belangrijkste voedingsinvoerspanning van 220-380V algemeen doel.

5. Plugbare terminals

Eén set communicatieterminals, vier groepen digitale invoeraansluitingen, één set analoge uitgang, twee sets programmeerbare relais

◆ Driefasige voeding: AC220V, AC380V ± 10%

◆ Nominale stroom: 1.2A-230A,

◆ Toepasselijke motor: algemene eekhoornkooi type acchrone motor

◆ Startmodus: spanningshelling, huidige helling, koppel

◆ Parkeermodus: zachte stop, gratis stop, remstop, adaptieve stop.

◆ Logische ingang: impedantie 1.8kΩ, vermogen +24V

◆ Startfrequentie: het wordt aanbevolen om niet meer dan 10 keer per uur te beginnen

◆ Beschermingsniveau: IP20

◆ Koelmodus: luchtkoeling

◆ Installatiemodus: muurhangen

◆ Omgevingscondities: de hoogte is groter dan 2000 meter, de capaciteit moet dienovereenkomstig worden verlaagd en de omgevingstemperatuur is tussen -10 en +40 ° C

De overeenkomstige vochtigheid is niet groter dan 95%(20 ± 5 ℃), geen ontvlambaar, explosief, corrosief gas, geen geleidend stof, binneninstallatie, goede ventilatie, trillingen minder dan 0,5 g

Producttoepassing

Het product kan in gelegenheden worden gebruikt, zoals ventilatoren, waterpompen, landbouwgrondirrigatie en horizontaal transportbandtransport.

Fans

De zachte starter vermindert niet alleen de wrijving en de traagheid van de ventilator sterk vanwege de grote traagheid van het mes en de rotor, maar vermijdt ook de schade van het ventilatorlager, de riem, het mes en andere onderdelen vanwege een overmatig onmiddellijk koppel. WCE's SCKR1-360-serie zachte starters, met hun hoge compatibiliteit en energiebesparende algoritmen, kunnen verschillende behoeften van kleine fans tot grote industriële fans behandelen, waardoor bedrijven een groene en efficiënte productie helpen. De toepassing van de zachte starter op de ventilator lost effectief de problemen van hoge startstroom en mechanische schok op, vooral voor het scenario dat geen snelheidsregeling vereist maar zacht start en stop heeft. Redelijke selectie en parameterinstellingen zijn de sleutel, wat de systeembetrouwbaarheid en economie aanzienlijk kan verbeteren.

Veldirrigatie

In vergelijking met frequentievoorzetters kosten zachte starters minder en zijn ze geschikt voor irrigatiescenario's zonder snelheidsregulering. In het veldirrigatiesysteem werkt de zachte starter voornamelijk op de driefasige asynchrone motor die de waterpomp aandrijft, en neemt de spanningshellingstart of stroom beperkte startmodus aan, zodat de motorsnelheid geleidelijk wordt verhoogd van nul naar de nominale snelheid, waardoor de onmiddellijke hoge stroom wordt vermeden die wordt gegenereerd door de traditionele directe start. Wanneer het wordt uitgeschakeld, de optionele zachte stopfunctie, door lineaire reductie van spanning om de pompsnelheid voorzichtig te verminderen, remmen het waterhamereffect. De zachte starter lost effectief de problemen op van hoge stroomeffecten, mechanische spanningsconcentratie en waterhamereffect van de pompmotor door flexibele startstopcontrole en meerdere beschermingsmechanismen in het veldirrigatiesysteem, en verbetert de betrouwbaarheid en economie van het systeem aanzienlijk.

Met een kleiner formaat en volume kan het Star-Delta-contactoren rechtstreeks vervangen, waardoor materialen en ruimte worden bespaard.

De thyristor met een interne bypass -softstarter werkt alleen tijdens het opstarten en schakelt tijdens de werking over naar de contactor, zodat deze minder warmte genereert. We hebben echter nog steeds een ventilator geïnstalleerd om de contactor te koelen. Installeer een ventilator om het af te koelen. ALL18,5 kW en boven360 serie zachte starters zijn uitgerust met 24V high-speed DC-fans, waardoor 360 ° allround warmte-dissipatie en sterkere windkracht opleveren. Het vermindert niet alleen onverwachte sluitingen veroorzaakt door oververhitting, maar verlengt ook de levensduur van de zachte starter aanzienlijk.

We hebben een diepe samenwerking met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en gebruiken aangepaste modules en thyristors, verschillend van de generieke modules die op de markt worden geleverd, om de laadcapaciteit te verbeteren. Onze DC -contactoren zijn ook speciaal aangepast, allemaal met zilveren contacten. Het contactoppervlak van de contacten is groter en kan bijna 100.000 betrokkenheidstijden bereiken, waardoor de levensduur van het services aanzienlijk wordt vergroot.

Het hoofddoel van de zachte startbord borstelverf (meestal drie anti-paint, isolerende verf- of vochtbestendige coating) is het beschermen van de stabiliteit en het leven van de printplaat in een complexe werkomgeving, om ervoor te zorgen dat de levensduur van de printplaat langer is, we gebruiken hoogwaardige patches en plug-ins. Verhoogde duurzaamheid en veiligheid.

Meerdere beveiligingsfuncties: onderspanningsbescherming, overspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van faseverlies, bescherming van driefasige onbalans, enz.

High-definition LCD-display met vier regels, gemakkelijk te bedienen. Het wordt geleverd met meerdere nationale taalschermen en kan worden aangepast wanneer dat nodig is.

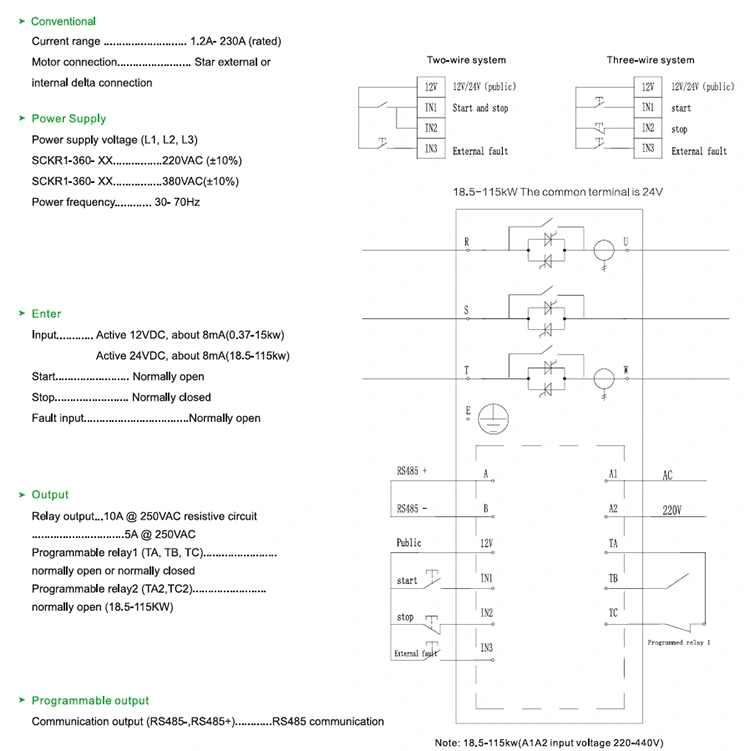

Zachte startschema.

High-definition LCD-display met vier regels, gemakkelijk te bedienen. Het wordt geleverd met meerdere nationale taalschermen en kan worden aangepast wanneer dat nodig is.

Zachte startschema.

Zachte startschema.
