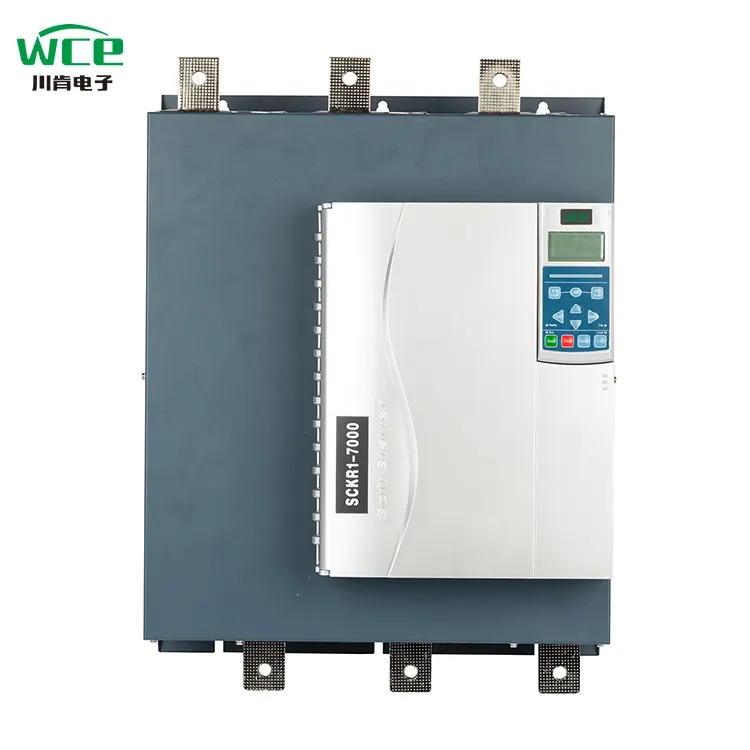

220V 380V 660V 220 kW ingebouwde bypass soft starter

Intelligente interactie en handige werking: De 7000 -serie zachte starters zijn uitgerust met LCD -vloeibare kristalschermen, met een eenvoudig en intuïtief interfaceontwerp en een soepele en handige werkervaring. Het systeem is uitgerust met een weergavefunctie van 8 talen en ondersteunt het aanpassen van specifieke nationale talen, volledig voldoen aan de behoeften van gebruikers in verschillende regio's.

Multi-communicatie en intelligente controle op afstand:Het is uitgerust met de standaard ModBus 485 -communicatiefunctie en ondersteunt ook aangepaste communicatiemethoden zoals Siemens Profibus -protocol en mobiele telefoon -app, waardoor gebruikers een efficiënte foutopsporingsopbruik en precieze controle kunnen bereiken en de ruimtelijke beperkingen doorbreken.

Uitstekende prestaties en duurzame duurzaamheid: Uitgerust met een gloednieuwe aangepaste DC-contactor, vergeleken met gewone AC-contactoren, zijn de prestaties 3 keer verbeterd, de warmte wordt 2,6 keer verminderd, de veiligheid wordt verbeterd met 25%, energiebesparende efficiëntie bereikt 20%en de levensduur is 100.000 keer bedragen, en biedt een betrouwbare garantie voor de stabiele werking van de apparatuur.

Efficiënte warmtedissipatie en stabiele werking:Uitgerust met een 24V high-speed DC-ventilator en een innovatief 360 ° allround warmte-dissipatieontwerp, biedt het een sterke windkracht, zodat de apparatuur een goede warmte-dissipatietoestand en stabiele prestaties tijdens de werking behoudt.

Diepe samenwerking en kwaliteitsupgrade: We hebben een diepe samenwerking bereikt met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en aangenomen op maat gemaakte modules en thyristors, die verschillen van de gemeenschappelijke modules in de markt. Dit verbetert de laadcapaciteit aanzienlijk en legt een solide basis voor de efficiënte werking van de apparatuur.

Gestroomlijnd ontwerp, kostenbesparingen:Het is niet nodig om externe bypass -contactoren te installeren, effectief de installatieruimte op te slaan, de kabelkosten te verlagen, het installatieproces te vereenvoudigen en de installatie gemakkelijker en sneller te maken.

Innovatieve controle, eenvoudige start: In vergelijking met conventionele zachte starters is een nieuwe vierkante koppelstartcontrolemethode toegevoegd, wat een groter startkoppel oplevert, waardoor een gemakkelijke en soepele start wordt bereikt en zich aanpassen aan complexere werkomstandigheden.

Realtime monitoring, veiligheidsborging:Uitgerust met een PT100 -ingangsterminal, kan deze de motortemperatuur in realtime controleren, de werkstatus van de motor onmiddellijk begrijpen, fouten veroorzaakt door abnormale temperatuur effectief voorkomen en de veilige werking van de motor zorgen.

Gehumaniseerd ontwerp, zorgeloze installatie: Het neemt plug-and-pull-besturingsaansluitblokken aan, waardoor de installatie en de bediening eenvoudig en handig zijn. Koppel gewoon de terminalblokken los om de bedrading te voltooien en vervolgens opnieuw te onderwerpen, wat de installatie -efficiëntie aanzienlijk verbetert.

Simulatietests, betrouwbare verificatie: Het is uitgerust met bedieningssimulatiefunctie. Zelfs wanneer het hoofdcircuit van de zachte starter niet is verbonden met de voedingsspanning, kan het het start-, hardloop- en stopproces van de motor simuleren, waardoor snel wordt bevestigd of de werkende toestand van de eigen componenten van de zachte starter normaal is.

Noodsteun en continue werking: Een noodstartfunctie is toegevoegd. Zelfs in het geval van een plotselinge uitsplitsing van één fase van de thyristor, kan de zachte starter nog steeds normaal bedrijf handhaven, waardoor de continue werking van belangrijke apparatuur wordt gewaarborgd en het risico op afsluiting wordt verminderd.

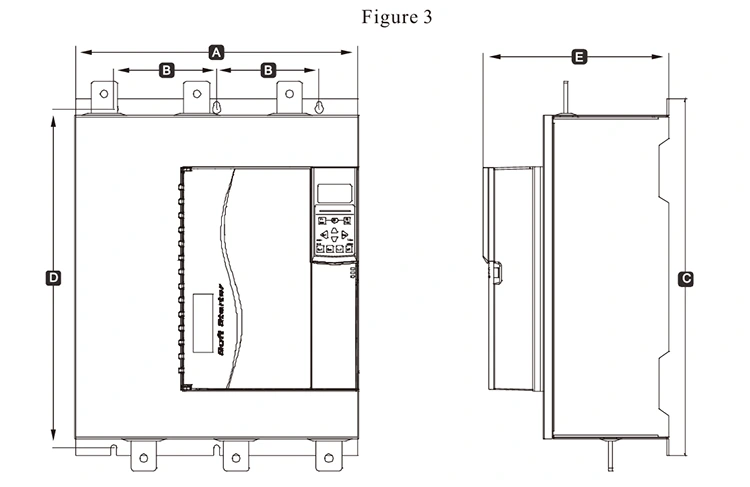

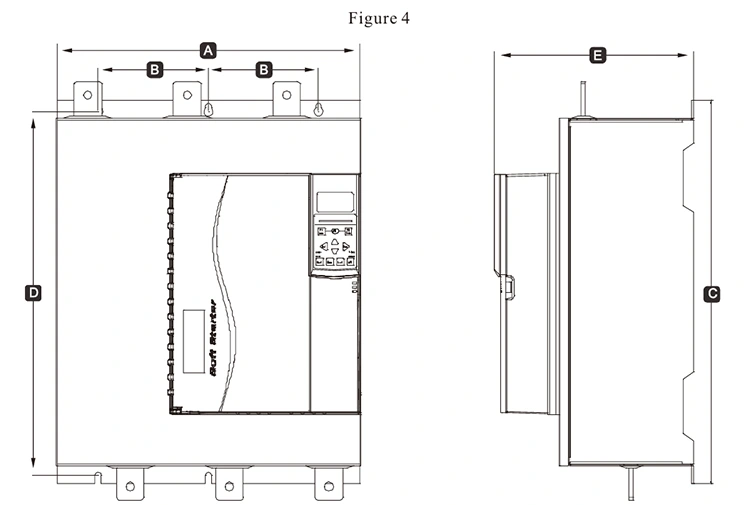

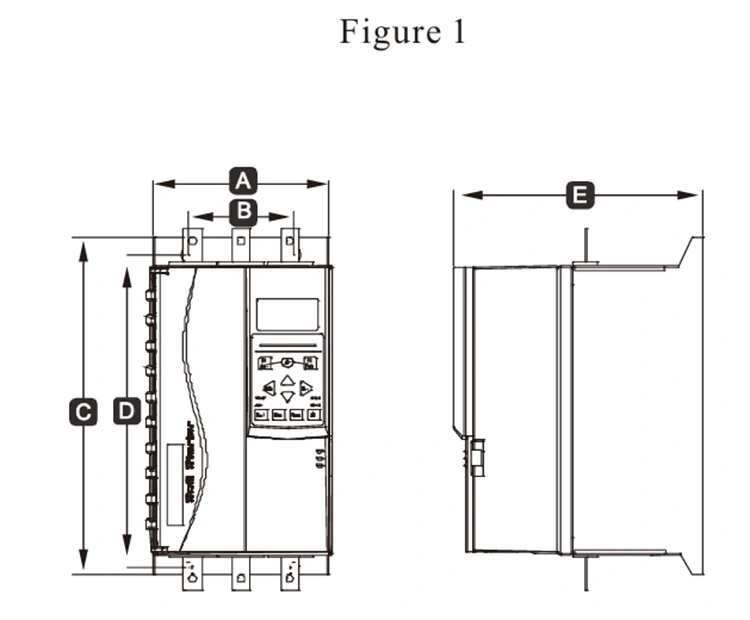

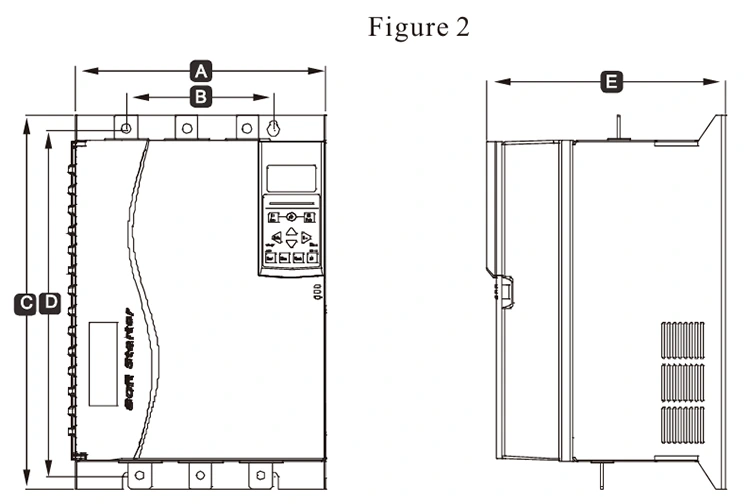

Productparameter (specificatie)

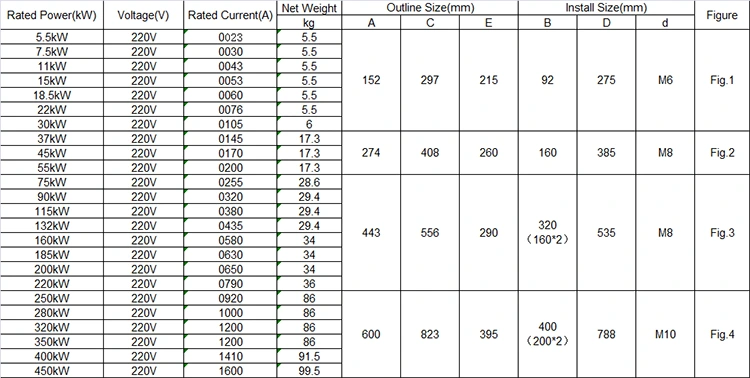

Grootte, gewicht en stroom van 220V

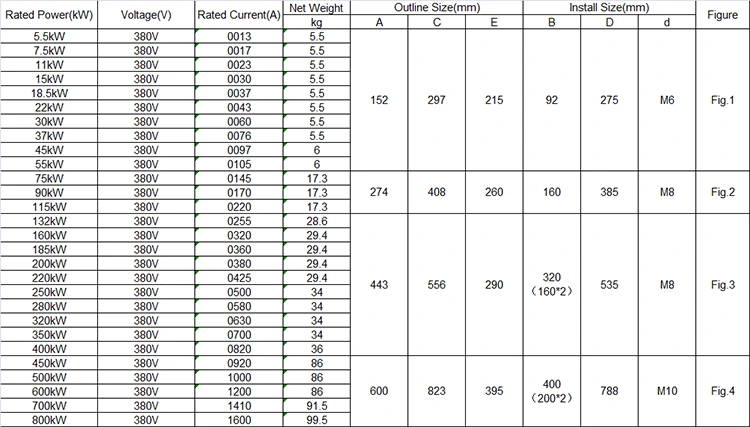

Grootte, gewicht en stroom van 380V

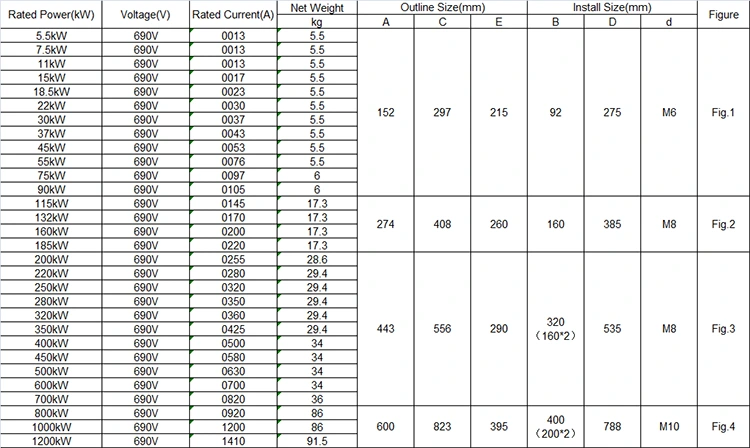

Grootte, gewicht en stroom van 690V

Productfunctie

1. Communicatiefunctie

Wordt geleverd met Modbus RTU -communicatie, profibus en profinetcommunicatie kunnen worden toegevoegd door uitbreidingskaarten toe te voegen.

2, kan extern toetsenbord +4 lijnen LCD -scherm zijn

Het toetsenbord kan snel worden ingevoegd en verwijderd om aan de behoeften van externe werking te voldoen.

3, meer uitgebreide motorbeveiligingsfunctie

Overspanningsbescherming, onderspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van onderbelasting, bescherming van faseverlies, bypassfout, thyristorfout, driefasige stroomonbalans, oververhitting bescherming, enz.

4, brede voedingsspanningsbereik

Ontmoet de belangrijkste voedingsinvoerspanning van 220-690V algemeen doel.

5. Plugbare terminals

Eén set communicatieterminals, vijf groepen digitale ingangsterminals, één set analoge uitgang, drie sets programmeerbare relais, motorthermistische terminals en PT100 -temperatuurterminals.

◆ Driefasige voeding: AC220V, AC380V, AC690V ± 10%

◆ Nominale stroom: 13A-1600A,

◆ Toepasselijke motor: algemene eekhoornkooi type acchrone motor

◆ Startmodus: spanningshelling, huidige helling, koppel

◆ Parkeermodus: zachte stop, gratis stop, remstop, adaptieve stop.

◆ Logische ingang: impedantie 1.8kΩ, vermogen +24V

◆ Startfrequentie: het wordt aanbevolen om niet meer dan 10 keer per uur te beginnen

◆ Beschermingsniveau: IP20

◆ Koelmodus: luchtkoeling

◆ Installatiemodus: muurhangen

◆ Omgevingscondities: de hoogte is groter dan 2000 meter, de capaciteit moet dienovereenkomstig worden verlaagd en de omgevingstemperatuur is tussen -10 en +40 ° C

De overeenkomstige vochtigheid is niet groter dan 95%(20 ± 5 ℃), geen ontvlambaar, explosief, corrosief gas, geen geleidend stof, binneninstallatie, goede ventilatie, trillingen minder dan 0,5 g

Producttoepassing

Producten kunnen worden gebruikt in de metallurgie en chemische industrie, compressoren, kranen, gemeentelijke engineering.

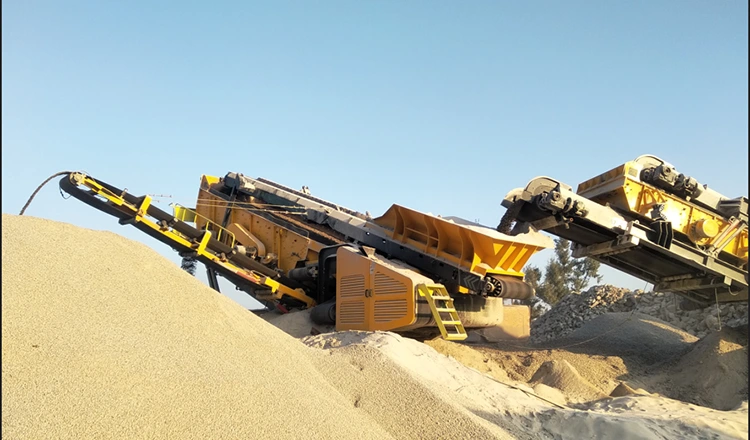

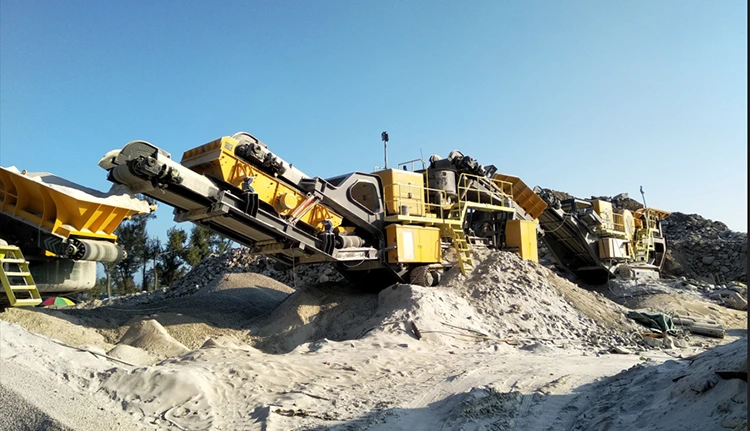

Crusher, sorteerstenen van verschillende maten.

Online zachte starter wordt veel gebruikt in de brekerindustrie, het kan worden gebruikt in Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher enzovoort. Kan worden gebruikt op de hoogkrachtige gastheer, de startstroom verminderen, de mechanische impact verminderen. De zachte starter kan het uitgangsvermogen van de motor automatisch aanpassen volgens de werkelijke belasting van de breker. Wanneer de breker in no-load of lichtbelasting is, vermindert de zachte starter de spanning en de stroom van de motor, zodat de motor op een lager vermogen loopt, om het doel van energiebesparing te bereiken. Volgens statistieken kan het energieverbruik van de breker na het gebruik van de zachte starter met ongeveer 10%-30%worden verminderd.

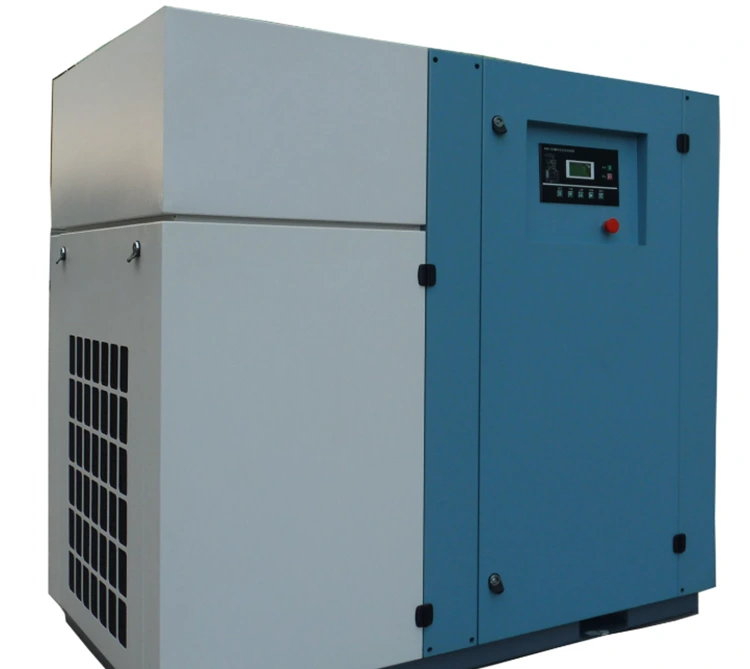

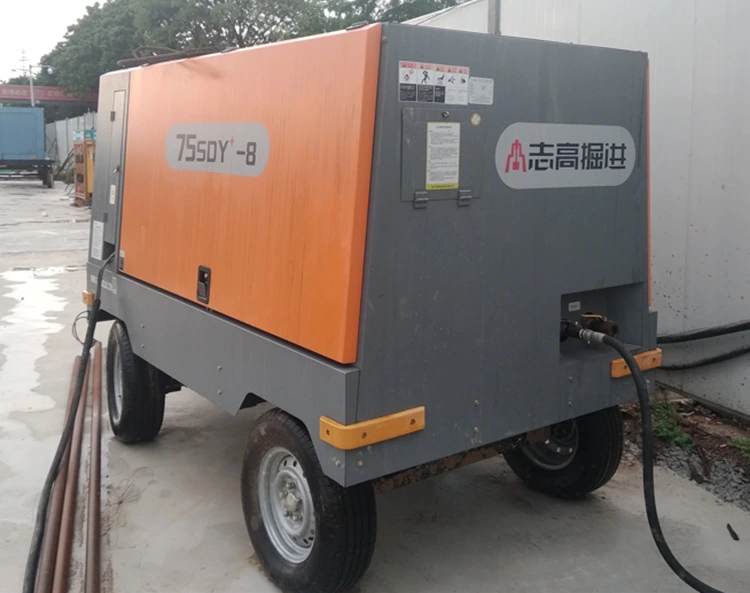

Luchtcompressor

Air Compressor Soft Starter is een speciale zachte starter op maat voor verschillende luchtcompressoren. Het installeren van een zachte starter op de luchtcompressor kan de luchttoevoer de druk stabiel maken, en door de drukregelaar kan de luchtcompressor blijven werken onder de ingestelde drukwaarde, de druk is stabiel en betrouwbaar en de druk kan op elk gewenst moment instelling zijn en op elk gewenst moment worden verstelbaar. Motor Om een ​​zachte start te bereiken, zullen de levensduur van de compressoren en onderhoudscyclus sterk worden verlengd. Het uitlaatvolume van de luchtcompressor wordt geregeld door de luchtcompressorsnelheid, de luchtklepplaat in de cilinder wordt niet langer herhaaldelijk geopend en gesloten, en de werkomstandigheden zoals de klepstoel en het veer zijn sterk verbeterd, wat de scherpe stroom en impact van hoge temperatuur en hoge drukgas vermijdt en de onderhoudswerkzaamheden vermindert.

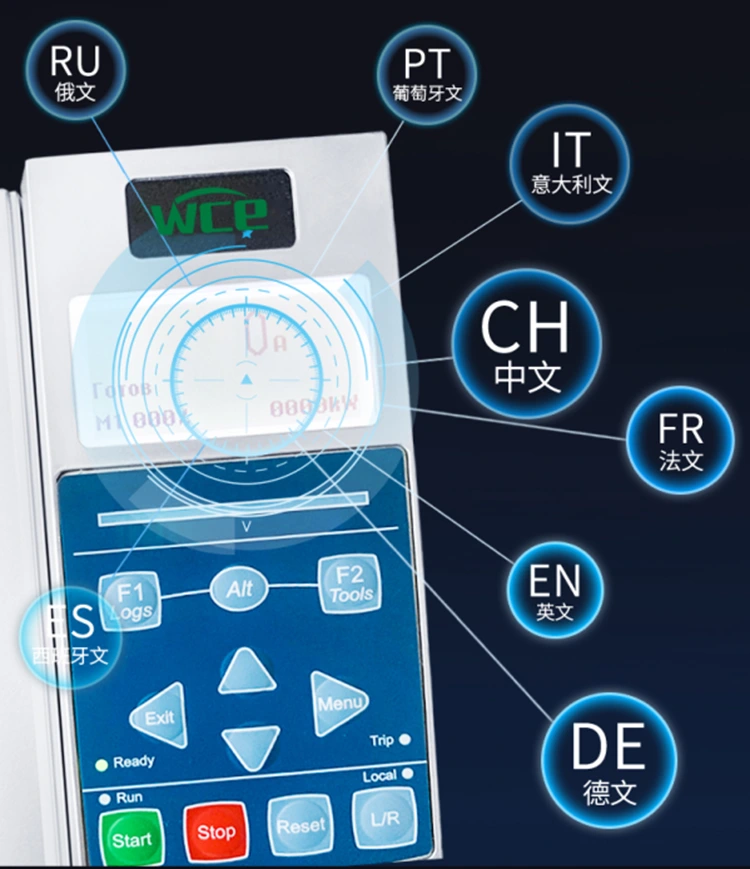

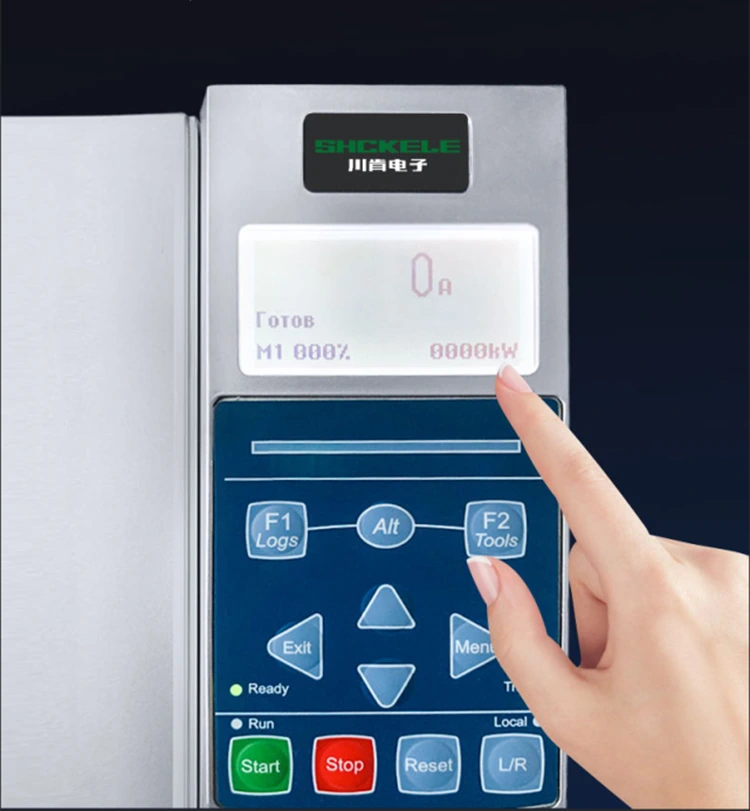

High-definition LCD-display met vier regels, gemakkelijk te bedienen. Het wordt geleverd met meerdere nationale taalschermen en kan worden aangepast wanneer dat nodig is. Het toetsenbord is pluggable en gemakkelijk te verplaatsen.

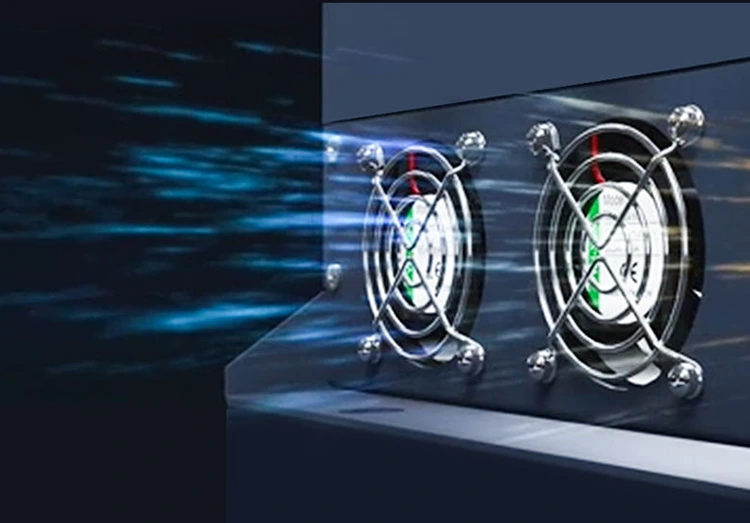

De thyristor met een interne bypass -softstarter werkt alleen tijdens het opstarten en schakelt tijdens de werking over naar de contactor, zodat deze minder warmte genereert. We hebben echter nog steeds een ventilator geïnstalleerd om de contactor te koelen. Installeer een ventilator om het af te koelen. Alle 75 kW en meer dan 7000 series zachte starters zijn uitgerust met 24V high-speed DC-fans, die 360 ​​° allround warmte-dissipatie en sterkere windkracht bieden. Het vermindert niet alleen onverwachte sluitingen veroorzaakt door oververhitting, maar verlengt ook de levensduur van de zachte starter aanzienlijk.

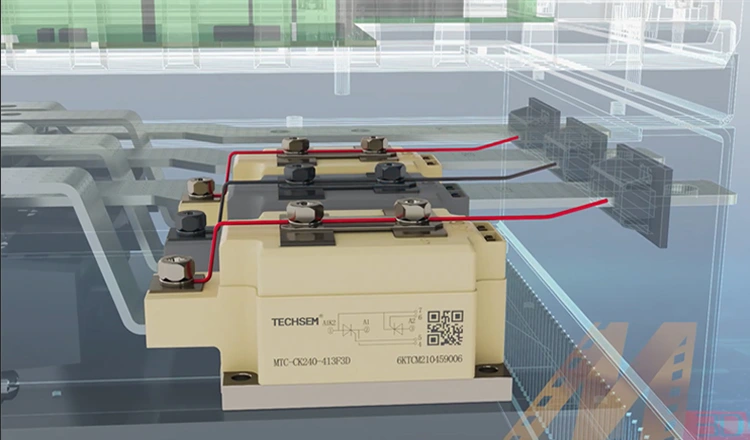

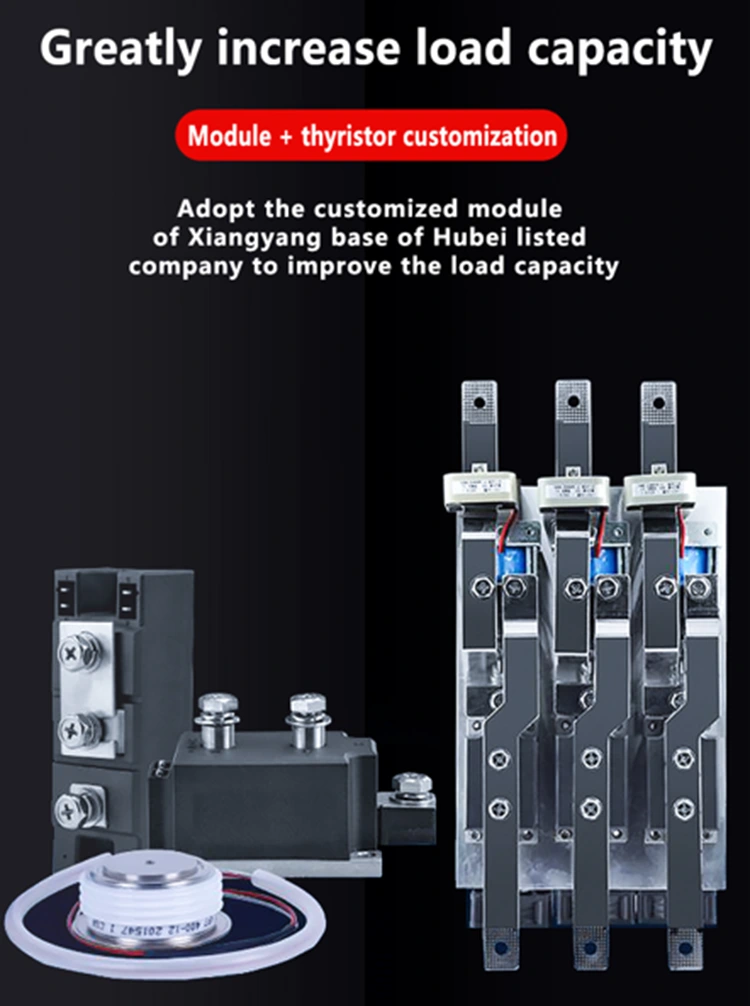

We hebben een diepe samenwerking met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en gebruiken aangepaste modules en thyristors, verschillend van de generieke modules die op de markt worden geleverd, om de laadcapaciteit te verbeteren. Onze DC -contactoren zijn ook speciaal aangepast, allemaal met zilveren contacten. Het contactoppervlak van de contacten is groter en kan bijna 100.000 betrokkenheidstijden bereiken, waardoor de levensduur van het services aanzienlijk wordt vergroot.

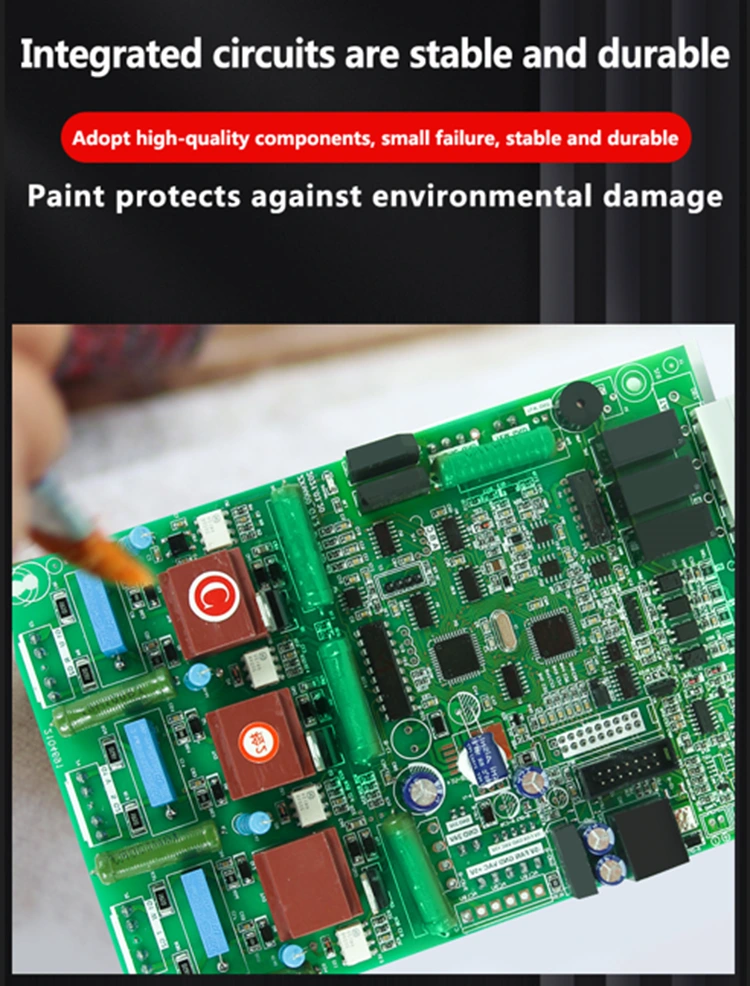

Het hoofddoel van de zachte startbord borstelverf (meestal drie anti-paint, isolerende verf- of vochtbestendige coating) is het beschermen van de stabiliteit en het leven van de printplaat in een complexe werkomgeving, om ervoor te zorgen dat de levensduur van de printplaat langer is, we gebruiken hoogwaardige patches en plug-ins. Verhoogde duurzaamheid en veiligheid.

De unieke noodwerkingsfunctie. Conventionele zachte starters kunnen niet werken wanneer een fase van de thyristor beschadigd is. De noodwerkingsfunctie van de 7000 -serie stelt de zachte starter in staat om nog steeds in een noodgeval te werken wanneer een fase van de thyristor wordt afgebroken, waardoor de economische verliezen veroorzaakt door machineschade en afsluiten voor gebruikers.

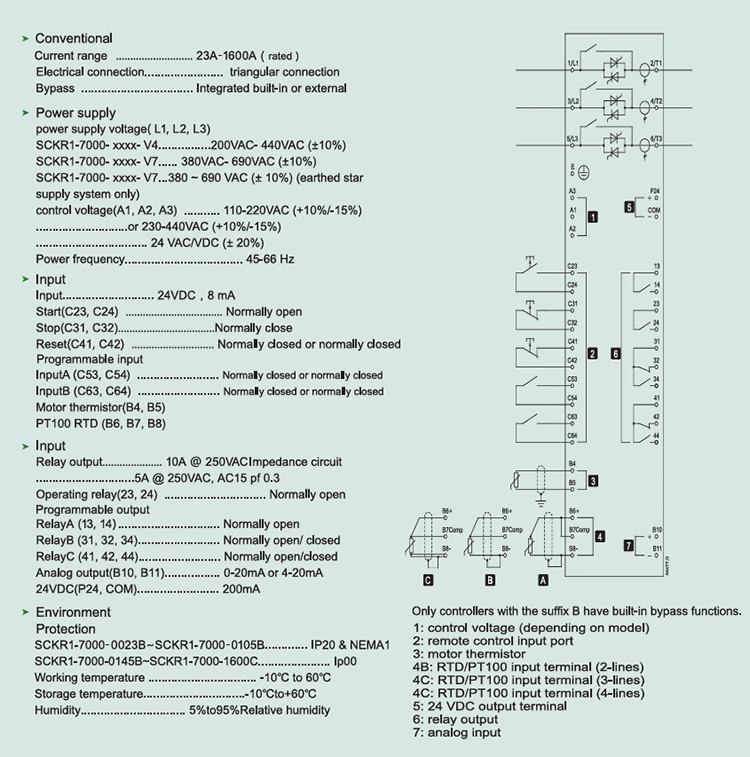

Zachte startschema.
