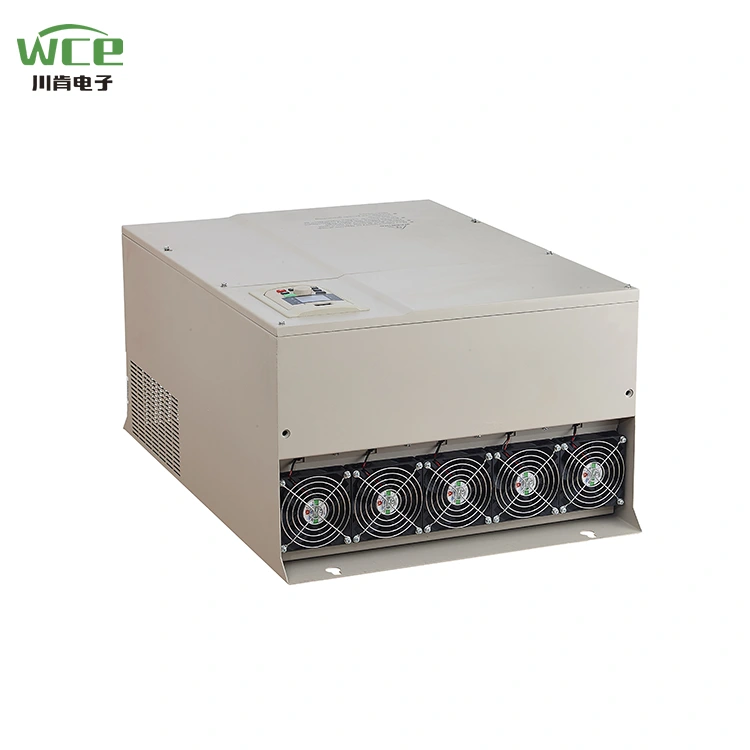

90 kW VFD AC -drive voor breker

De SCK300 -serie van WCE is een veelzijdige, veelzijdige frequentievoorzetting die is ontworpen voor industriële automatisering, veel gebruikt in fans, pompen, transportbanden, brekers en andere apparatuur. De kern hanteert geavanceerde vectorcontroletechnologie en heeft de kenmerken van hoge precisiesnelheidsregulering, energiebesparing, hoge efficiëntie en stabiele werking om te voldoen aan de behoeften van diverse industriële scenario's. Bovendien kan de SCK300 worden opgewaardeerd naar de SCK350 door het controlebord te upgraden, waarna uitbreidingskaarten kunnen worden toegevoegd en toegepast op apparatuur zoals kranen.

Productparameter (specificatie)

Productfunctie

● I/O -functies

◆ Ingangsspanningsbereik: 220V/380V/660V ± 15%

◆ Invoerfrequentiebereik: 47 ~ 63Hz

◆ Uitgangsspanningsbereik: 0 ~ Nominale ingangsspanning

Uitgangsfrequentiebereik: 0 ~ 400Hz

● Perifere interface -functies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoge ingang: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open collectoruitgang: 1 uitgang

◆ Relaisuitgang: 2 uitgangen

◆ Analoge uitgang: 2 uitgangen, respectievelijk 0/4 ~ 20 mA of 0 ~ 10V

● Technische prestatiekenmerken

◆ Besturingsmodus: geen PG -vectorregeling, V/F -besturing, koppelregeling.

◆ Overloadcapaciteit: 150% nominale stroom 60s; 180% beoordeelde stroom 10s

◆ Start koppel: geen PG -vectorcontrole: 0,5 Hz/150% (SVC)

◆ Snelheidsverhouding: geen PG -vectorregeling: 1: 100

● Functionele functies

◆ Frequentie-instellingsmodus: digitale instelling, analoge instelling, seriële communicatie-instelling, multi-speed, PID-instelling, enz.

◆ PID -besturingsfunctie

◆ Functie met meerdere snelheden: 16 snelheidsregeling

◆ Swingfrequentiebesturingsfunctie

◆ Onmiddellijke stroomuitval zonder stopfunctie

◆ Snelle/jog-sleutelfunctie: multifunctionele sneltoets die vrijelijk wordt gedefinieerd door gebruikers

◆ Automatische spanningsaanpassingsfunctie: wanneer de spanningspanning verandert, kan deze automatisch de uitgangsspanning constant houden

◆ Bied tot 25 soorten foutbeschermingsfuncties: over stroom, over spanning, onder spanning, over temperatuur, faseverlies, overbelasting en andere beveiligingsfuncties

Producttoepassing

Producten kunnen worden gebruikt in de metallurgie en chemische industrie, compressoren, kranen, gemeentelijke engineering.

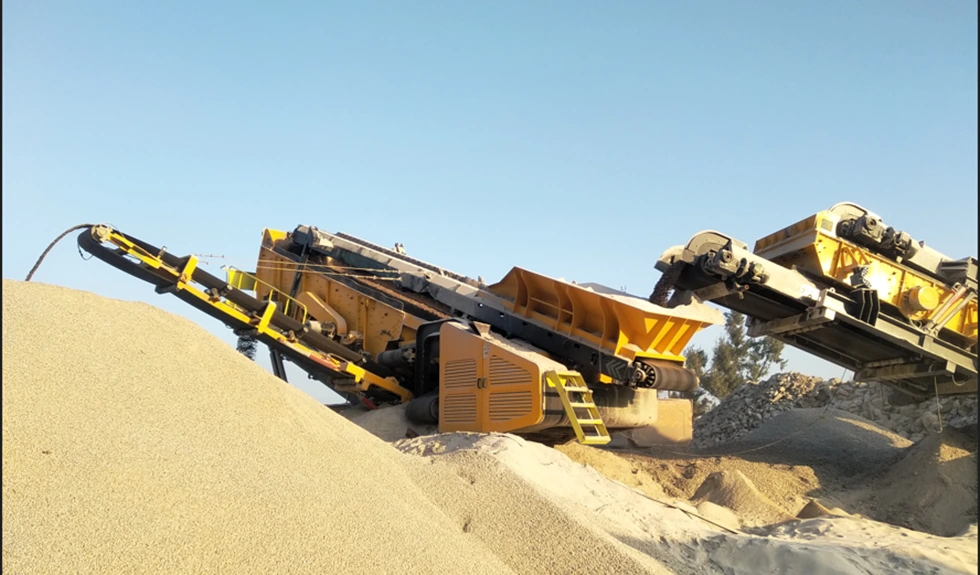

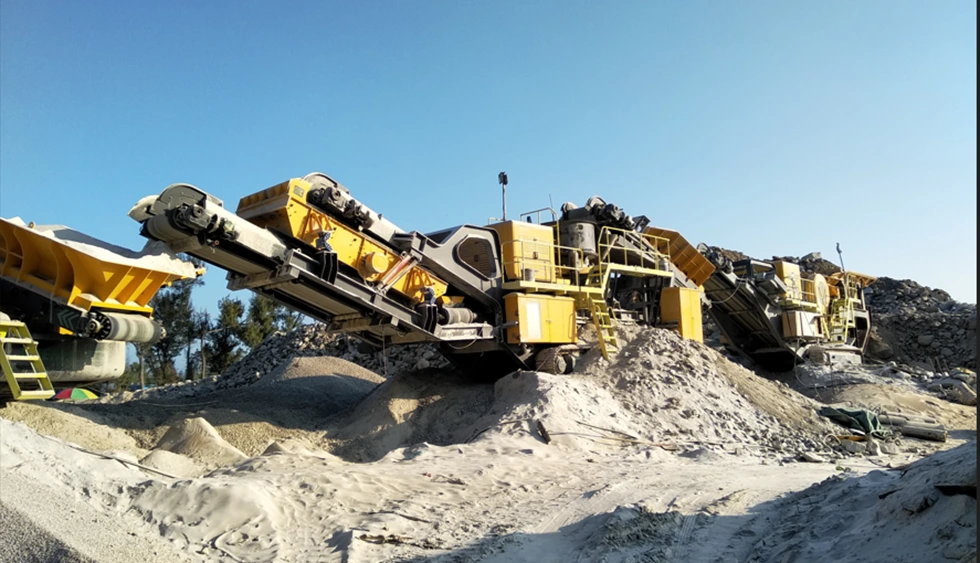

Crusher, sorteerstenen van verschillende maten.

VFD wordt op grote schaal gebruikt in de brekerindustrie, het kan worden gebruikt in de impactbreker, kaakbreker, kegelbriefhebber, hamerbreker, enz. Kan worden gebruikt in een krachtige gastheer, de startstroom verminderen, de snelheid van de breker aanpassen, wanneer de snelheid wordt verlaagd, maar ook ongeveer 50%kan besparen. De frequentieomvormer die in de breker wordt gebruikt, kan de mechanische impact verminderen en de levensduur van de apparatuur verlengen.

Veldirrigatie

In de irrigatie van de landbouw is VFD voor de watervoorziening van de constante druk bijna standaard. Allereerst kan de VFD in het proces van het starten van de pomp geleidelijk de werkfrequentie verhogen, zodat de pomp langzaam kan lopen, zodat het water niet te veel impact op de pijpleiding heeft. De VFD kan vervolgens worden gebruikt in combinatie met een externe manometer of druksensor om de druk in onze leidingen gelijk te maken. Ten slotte kan de VFD de drukbeveiligingspijplijn regelen, maar ook door zijn eigen overbelasting, onderbelasting, overdruk, onderdrukbescherming om de schade van de pomp te verminderen.

Er zijn twee weergavemodi beschikbaar:

1.LCD -display: kom met Chinees en Engelse weergave, u kunt ook Russisch, Portugees, Spaans, Perzisch en andere talen aanpassen.

2.LED -display: traditioneel digitale buisweergave, dubbele lijndisplay, observeer twee sets gegevens tegelijkertijd.

VFD -volume is een grote structuur, grotere radiator, productgebruikssnelheid, kan normaal werken in een warme omgeving zoals tropisch.

Verschillende soorten invoer- en uitvoermodi kunnen worden aangepast:

1.3p 380V -ingang tot 3P 380V -uitgang.

2. 3P220V -ingang tot 3P220V -uitgang.

3. 3P660V -ingang tot 3P660V -uitgang.

4. 1P220V -ingang tot 3P 380V -uitgang.

5. 1P220V Input tot 3p220V -uitgang.

Met de snelheidsvolgfunctie kan het beter beginnen.

Het wordt geleverd met ModBus RTU -communicatie en kan ook ModBus TCP, PRPFIBUS en PROFINET implementeren door uitbreidingskaarten toe te voegen.

VFD -bedradingsschema.
