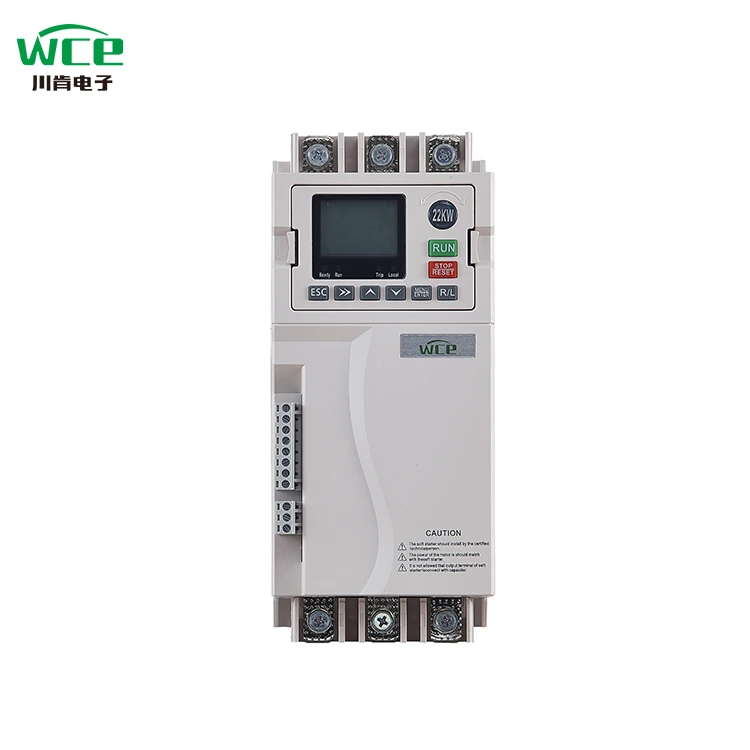

3 Fase 380V Online Soft Starter

6800 -serie zachte starters: uitstekende prestaties leiden de industrie

Op het gebied van industriële elektrische apparatuur heeft de prestaties van de zachte starter direct invloed op de operationele efficiëntie en stabiliteit van de apparatuur. Met zijn vele unieke voordelen valt de 6800 -serie zachte starters op de markt en wordt de eerste keuze van veel ondernemingen.

1, gehumaniseerde operatie -interface, volledig handig

De 6800 -serie zachte starters is uitgerust met een LCD -display en een duidelijke interface die het voor gebruikers gemakkelijk maakt om complexe parameterinstellingen en dagelijkse bewerkingen uit te voeren. Meer intiem is dat het systeem wordt geleverd met twee talen, Chinese en Engelse weergave, om te voldoen aan de behoeften van gebruikers in verschillende regio's, zelfs als grensoverschrijdende samenwerkingsprojecten zich niet zorgen maken over operationele obstakels.

2, krachtige communicatiefunctie, afstandsbediening uit de afstandsbediening

Deze reeks zachte starters wordt geleverd met conventionele Modbus 485 -communicatiefunctie, die gemakkelijk toegang kan hebben tot verschillende automatische besturingssystemen om monitoring op afstand en foutopsporing te bereiken. Niet alleen dat, maar ook op maat gemaakte mobiele app volgens gebruikersbehoeften, zolang er een netwerkdekking is, kunnen gebruikers de zachte starter op afstand altijd en overal bedienen, waardoor de flexibiliteit en tijdigheid van apparatuurbeheer aanzienlijk worden verbeterd, waardoor sterke ondersteuning wordt geboden voor de intelligente productie van ondernemingen.

3, voortreffelijk ontwerp, eenvoudige en handige installatie

De 6800 -serie zachte starters zijn ontworpen met installatieruimte en gemak in gedachten. Het kleinere formaat en het lichtere gewicht, hetzij bij de installatie van nieuwe apparatuur of de transformatie van oude systemen, kan zich gemakkelijk aanpassen aan verschillende scenario's, het installatieproces is eenvoudig en snel, waardoor de installatietijd en arbeidskosten effectief worden bespaard.

4, efficiënte warmteafvoer om een ​​stabiele werking te garanderen

Warmte -dissipatieprestaties zijn de sleutel tot de stabiele werking van zachte starter. De 6800-serie hanteert 24V high-speed DC-fans om 360 ° allround warmte-dissipatie en sterke windenergie te bereiken, die snel de warmte kan wegvallen die wordt gegenereerd door de werking van de apparatuur, ervoor te zorgen dat de zachte starter een stabiele werking kan behouden onder verschillende werkomstandigheden, de levensduur van de apparatuur kan verminderen en de incidentie van falen veroorzaakt door overhechting kan verminderen.

5, meerdere besturingsmethoden om aan verschillende behoeften te voldoen

In vergelijking met conventionele zachte starters heeft de 6800 -serie een nieuwe vierkante koppelstartcontrole. Bij het starten kan het een groter koppel uitvoeren, waardoor de motor gemakkelijker begint, vooral voor die laadapparatuur met hogere vereisten voor het startkoppel, zoals grote ventilatoren, waterpompen, enz., Het probleem van startmoeilijkheden oplossen, de werkingsefficiëntie van de apparatuur verbeteren.

6, innovatief bedradingontwerp, eenvoudige en efficiënte installatie

De 6800-serie Soft Starters zijn voorzien van plug-and-pull-besturingsterminals, een innovatief ontwerp dat het installatieproces aanzienlijk vereenvoudigt. Gebruikers hoeven alleen elke terminal los te koppelen, de bedrading te voltooien en vervolgens opnieuw in te stellen, zonder complexe bedwingers, het verminderen van de installatieprobleem, het verbeteren van de werkefficiëntie, zelfs niet-professionals kunnen gemakkelijk aan de slag gaan.

7, rijke pompondersteunende functies, one-stop-oplossing

Gezien de bijzonderheid van het toepassingsscenario van de waterpomp, wordt de 6800 -serie geleverd met ondersteunende functies van de waterpomp, die gemakkelijk de functies van drijvende bal, elektrische contactpersermeter, watervoorzieningsrelais en afwateringsniveau -relais kan realiseren. Door deze functies kan het de start en stop van de pomp nauwkeurig regelen, automatische watervoorziening en drainage realiseren en een one-stop intelligente oplossing bieden voor het pompsysteem om te voldoen aan de diverse behoeften van verschillende gebruikers op het gebied van watervoorziening en drainage.

8, Ultrahoge kostenprestaties, economische en praktische keuze

In termen van prijs is de 6800 -serie zachte starters extreem concurrerend. In vergelijking met de traditionele autocabinet is de prijs 10% goedkoper en voor kleine stroomuitrusting ondersteunt het ook wandmontage, het verdere besparing van installatieruimte en kosten. Zulke hoogkostenprestaties, zodat ondernemingen tegelijkertijd hoogwaardige producten genieten, zonder overmatige kostendruk te dragen, realiseren ze zich echt de perfecte combinatie van economische praktische bruikbaarheid en uitstekende prestaties.

Met zijn uitstekende prestaties in operatie -interface, communicatiefunctie, ontwerp en installatie, warmtedissipatieprestaties, bedieningsmodus, bedradingsontwerp, pompondersteunende functie en kostenprestaties, is de 6800 -serie zachte starter de leider geworden op het gebied van industriële elektrische apparatuur, die een sterke impuls heeft voor de ontwikkeling van verschillende industrieën.

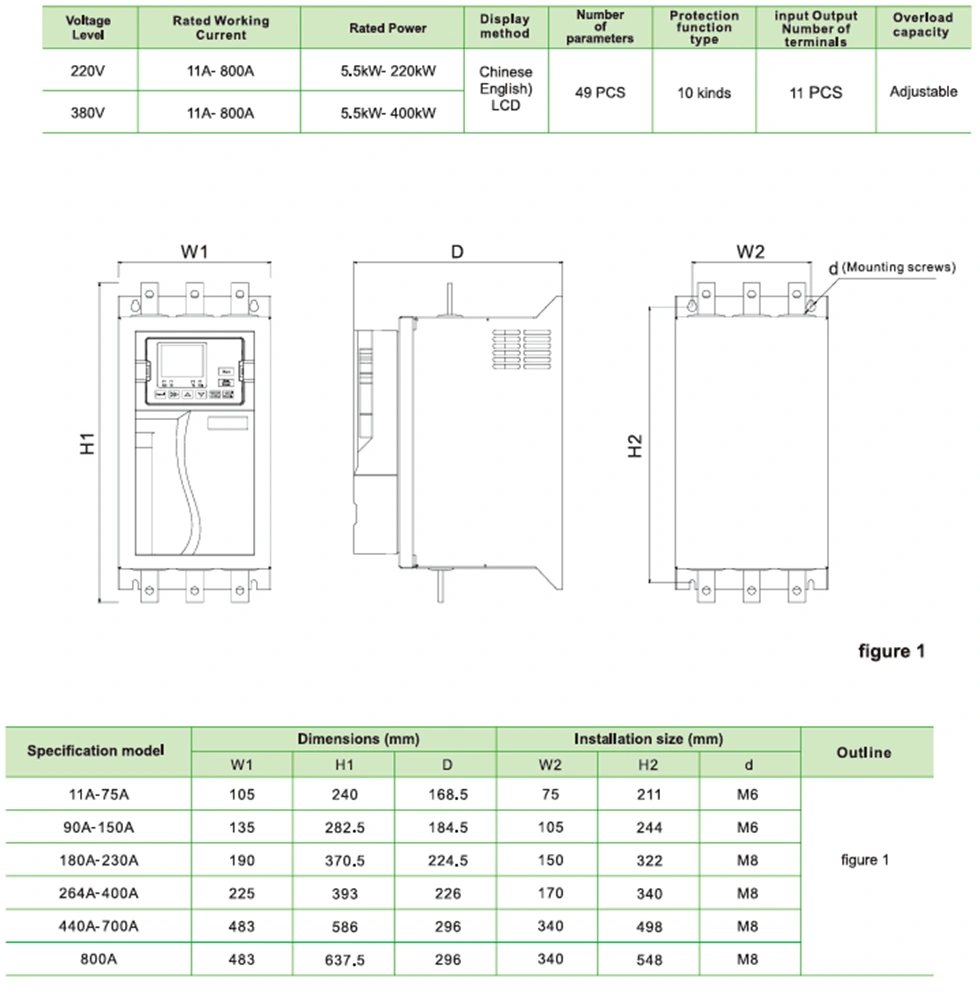

Productparameter (specificatie)

Productfunctie

1, communicatiefunctie

Wordt geleverd met Modbus RTU -communicatie, profibus en profinetcommunicatie kunnen worden toegevoegd door uitbreidingskaarten toe te voegen.

2, kan extern toetsenbord +4 lijnen LCD -scherm zijn

Het toetsenbord kan snel worden ingevoegd en verwijderd om aan de behoeften van externe werking te voldoen.

3, meer uitgebreide motorbeveiligingsfunctie

Overspanningsbescherming, onderspanningsbescherming, overstroombescherming, bescherming van overbelasting, bescherming van onderbelasting, bescherming van faseverlies, bypassfout, thyristorfout, driefasige stroomonbalans, oververhitting bescherming, enz.

4, brede voedingsspanningsbereik

Ontmoet de hoofdvoedingsinvoerspanning van 220-440V algemeen doel.

5. Plugbare terminals

1 Set communicatieterminals, 4 invoerinvoeraansluitingen, 1 set analoge uitgang, 2 sets programmeerbare relais.

◆ Driefasige voeding: AC220V, AC380V, AC440V ± 10%

◆ Nominale stroom: 11A-400A,

◆ Toepasselijke motor: algemene eekhoornkooi type acchrone motor

◆ Startmodus: spanningshelling, huidige helling, koppel

◆ Parkeermodus: zachte stop, gratis stop

◆ Logische ingang: impedantie 1.8kΩ, vermogen +24V

◆ Startfrequentie: het wordt aanbevolen om niet meer dan 10 keer per uur te beginnen

◆ Beschermingsniveau: IP20

◆ Koelmodus: luchtkoeling

◆ Installatiemodus: muurhangen

◆ Omgevingscondities: de hoogte is groter dan 2000 meter, de capaciteit moet dienovereenkomstig worden verlaagd en de omgevingstemperatuur is tussen -10 en +40 ° C

De overeenkomstige vochtigheid is niet groter dan 95%(20 ± 5 ℃), geen ontvlambaar, explosief, corrosief gas, geen geleidend stof, binneninstallatie, goede ventilatie, trillingen minder dan 0,5 g

Producttoepassing

Producten kunnen worden gebruikt in de metallurgie en chemische industrie, compressoren, kranen, gemeentelijke engineering.

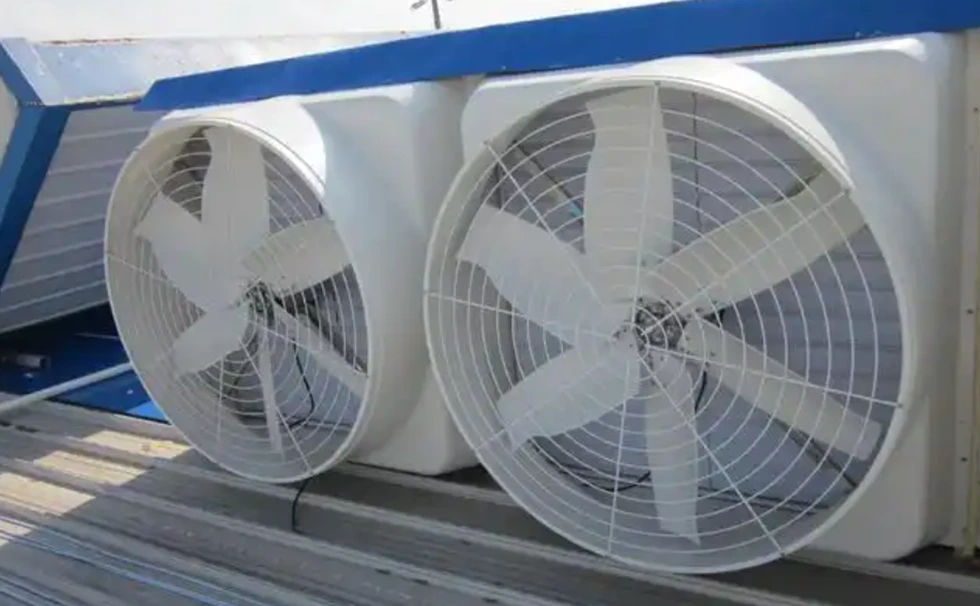

Fans

De zachte starter vermindert niet alleen de wrijving en de traagheid van de ventilator sterk vanwege de grote traagheid van het mes en de rotor, maar vermijdt ook de schade van het ventilatorlager, de riem, het mes en andere onderdelen vanwege een overmatig onmiddellijk koppel. WCE's SCKR1-6800-serie zachte starters, met hun hoge compatibiliteit en energiebesparende algoritmen, kunnen verschillende behoeften dekken van kleine fans tot grote industriële fans, waardoor bedrijven een groene en efficiënte productie helpen. De toepassing van de zachte starter op de ventilator lost effectief de problemen van hoge startstroom en mechanische schok op, vooral voor het scenario dat geen snelheidsregeling vereist maar zacht start en stop heeft. Redelijke selectie en parameterinstellingen zijn de sleutel, wat de systeembetrouwbaarheid en economie aanzienlijk kan verbeteren.

Veldirrigatie

In vergelijking met frequentievoorzetters kosten zachte starters minder en zijn ze geschikt voor irrigatiescenario's zonder snelheidsregulering. In het veldirrigatiesysteem werkt de zachte starter voornamelijk op de driefasige asynchrone motor die de waterpomp aandrijft, en neemt de spanningshellingstart of stroom beperkte startmodus aan, zodat de motorsnelheid geleidelijk wordt verhoogd van nul naar de nominale snelheid, waardoor de onmiddellijke hoge stroom wordt vermeden die wordt gegenereerd door de traditionele directe start. Wanneer het wordt uitgeschakeld, de optionele zachte stopfunctie, door lineaire reductie van spanning om de pompsnelheid voorzichtig te verminderen, remmen het waterhamereffect. De zachte starter lost effectief de problemen op van hoge stroomeffecten, mechanische spanningsconcentratie en waterhamereffect van de pompmotor door flexibele startstopcontrole en meerdere beschermingsmechanismen in het veldirrigatiesysteem, en verbetert de betrouwbaarheid en economie van het systeem aanzienlijk.

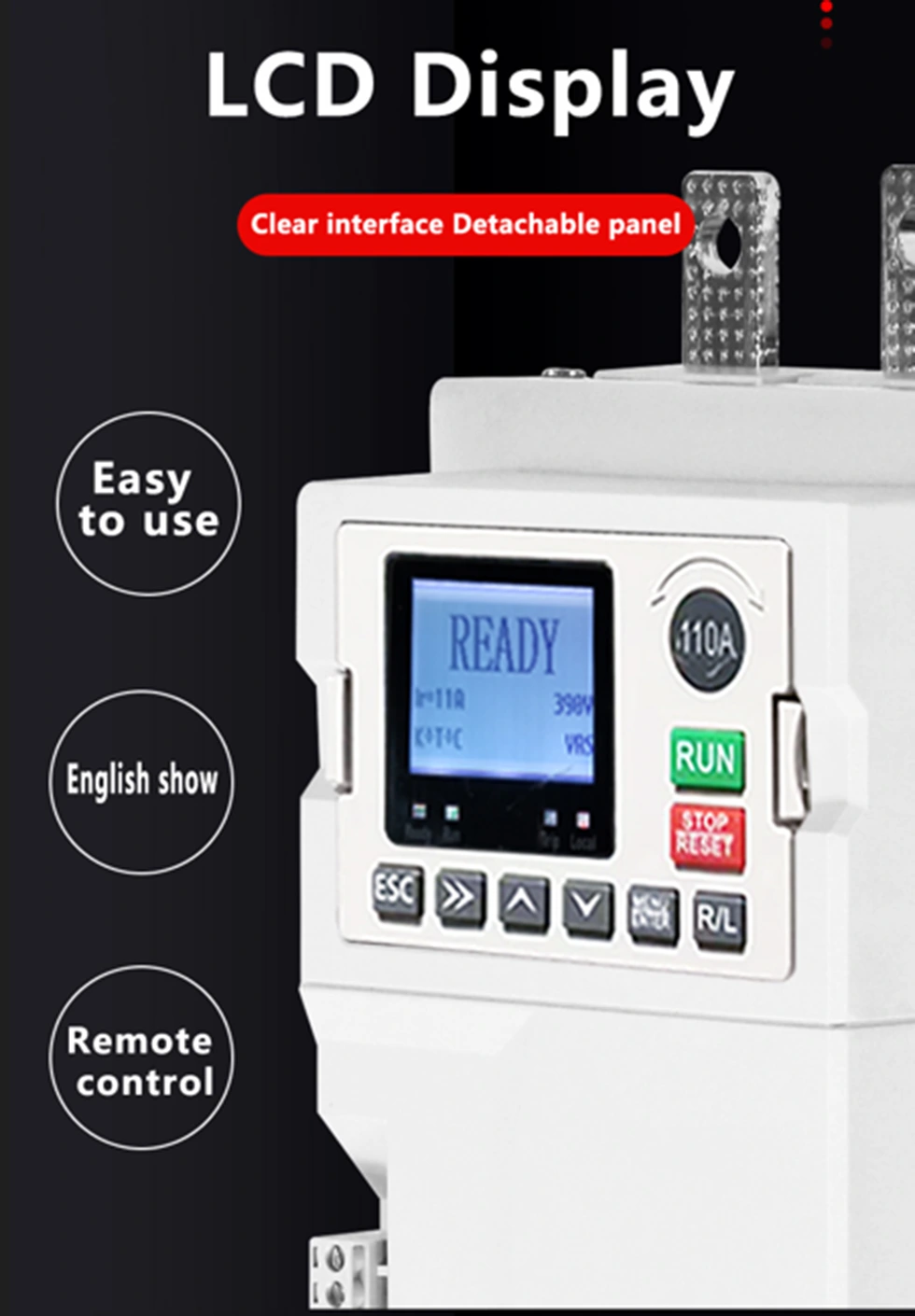

HD LCD-display met vier regels, eenvoudig te bedienen. Wordt geleverd met tweetalig display in Chinees en Engels, indien nodig, kunt u de taal aanpassen. Plugbaar toetsenbord, gemakkelijk te verplaatsen.

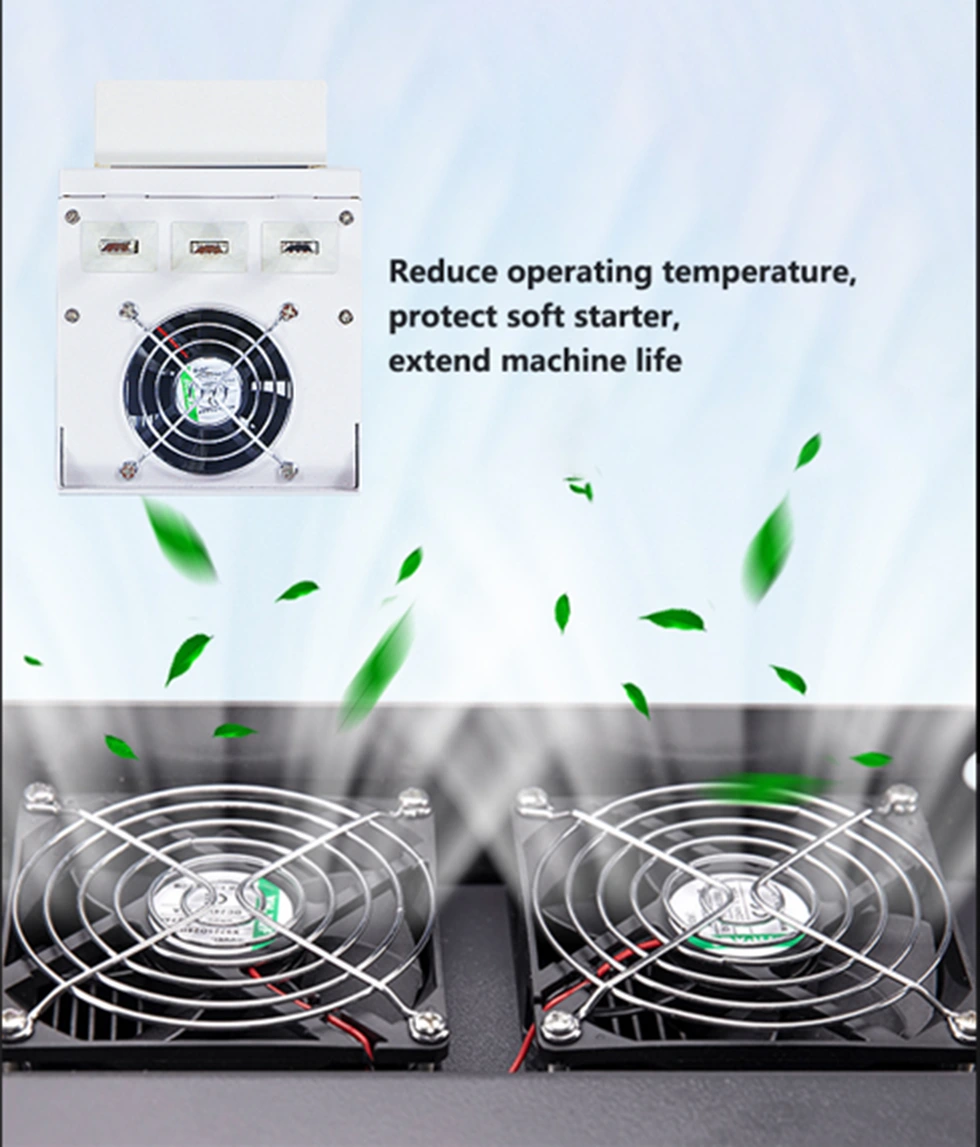

De zachte starter zal tijdens de werking warmte genereren vanwege de stroom die door de thyristor gaat. Als de temperatuur van de thyristor te hoog is, kan deze worden beschadigd, dus we moeten fans installeren om het af te koelen. De 6800-serie zachte starters gebruiken allemaal 24V high-speed DC-fans, 360 ° allround warmtedissipatie en sterkere wind. Het vermindert niet alleen de ongeplande afsluiting veroorzaakt door oververhitting, maar verlengt ook de levensduur van de zachte starter aanzienlijk.

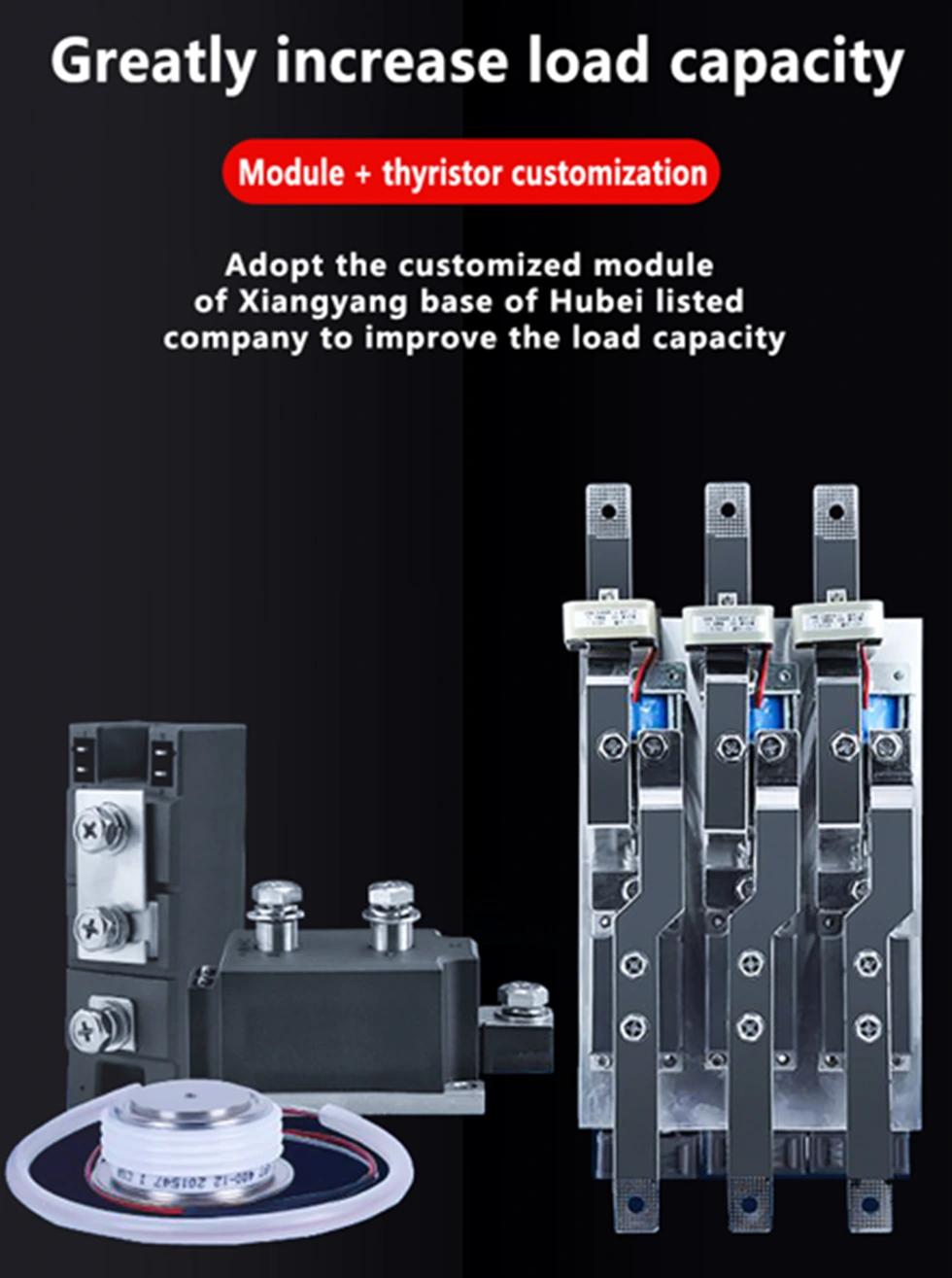

We hebben een diepe samenwerking met Hubei Taiji, een binnenlands beursgenoteerd bedrijf, en gebruiken aangepaste modules en thyristors, verschillend van de generieke modules die op de markt worden geleverd, om de laadcapaciteit te verbeteren.

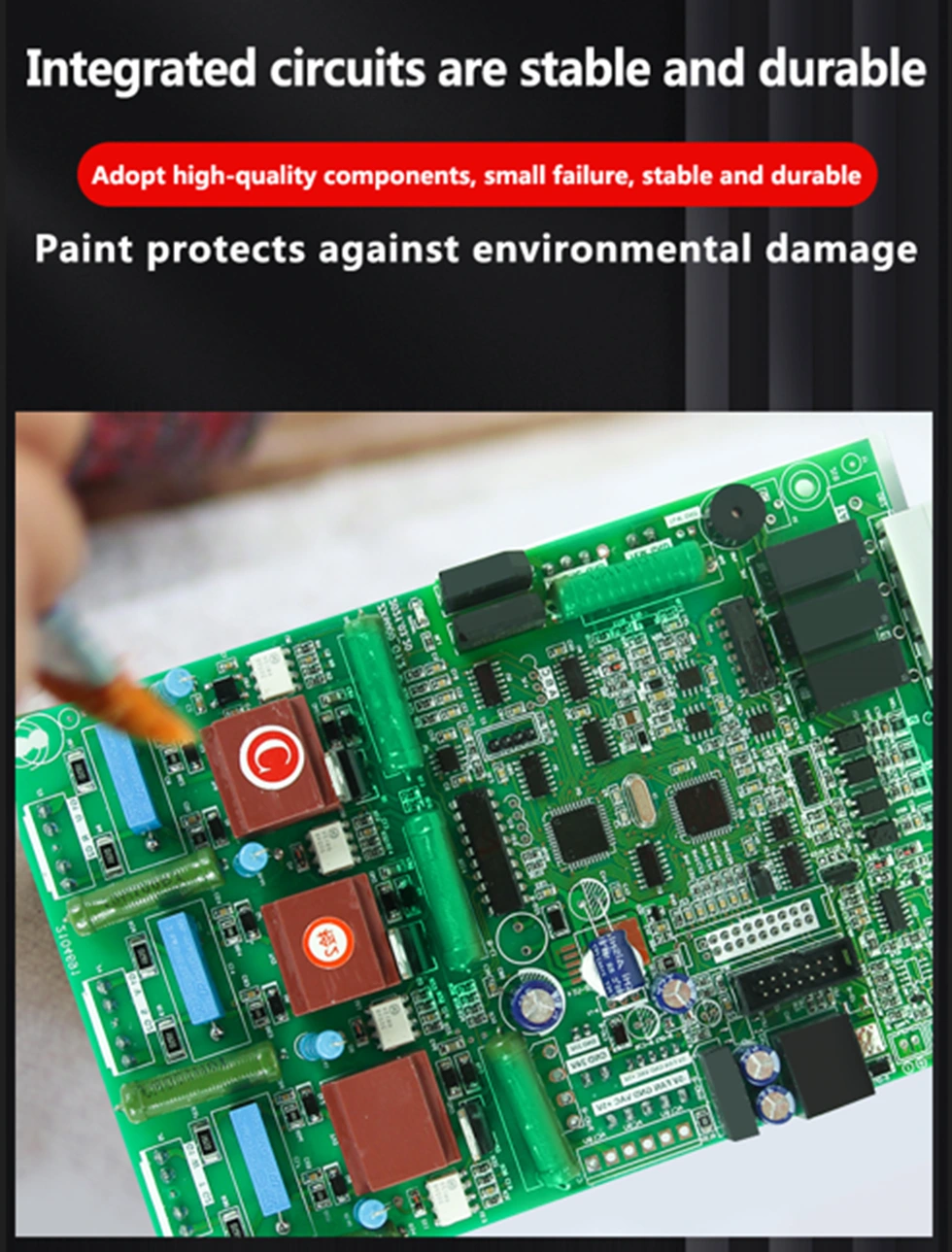

Het hoofddoel van de zachte startbord borstelverf (meestal drie anti-paint, isolerende verf- of vochtbestendige coating) is het beschermen van de stabiliteit en het leven van de printplaat in een complexe werkomgeving, om ervoor te zorgen dat de levensduur van de printplaat langer is, we gebruiken hoogwaardige patches en plug-ins. Verhoogde duurzaamheid en veiligheid.

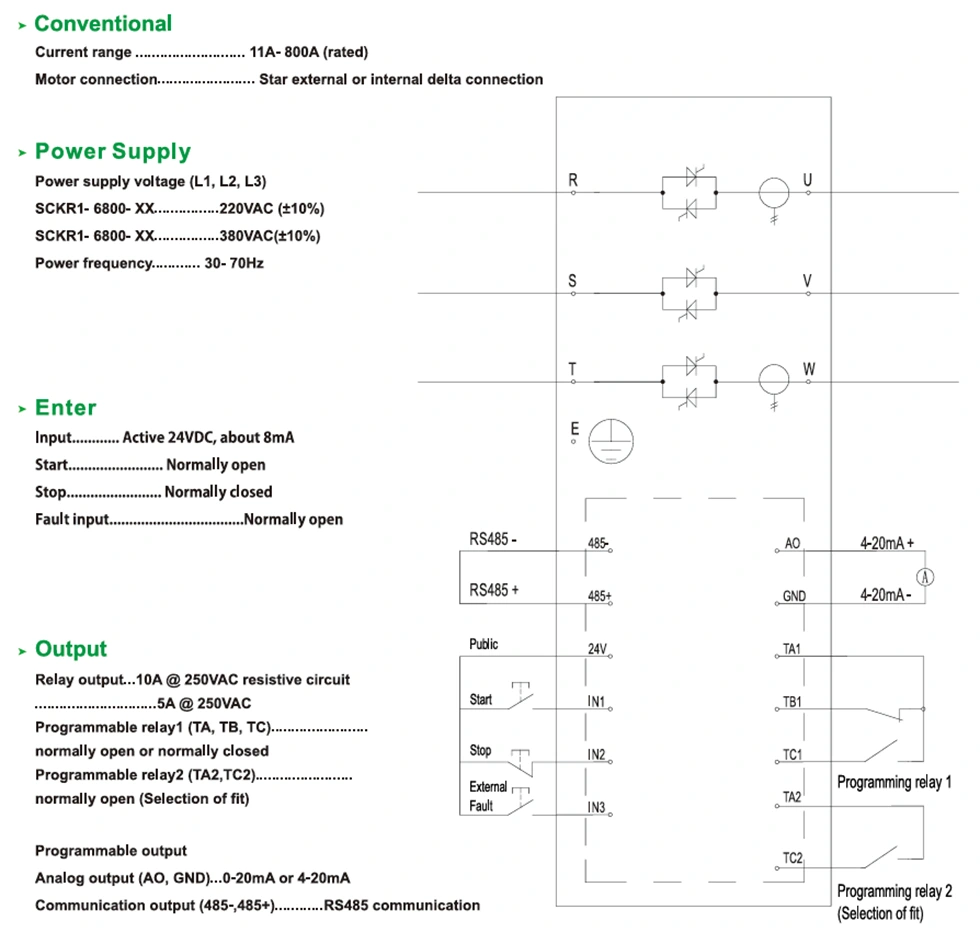

Zachte startschema.
