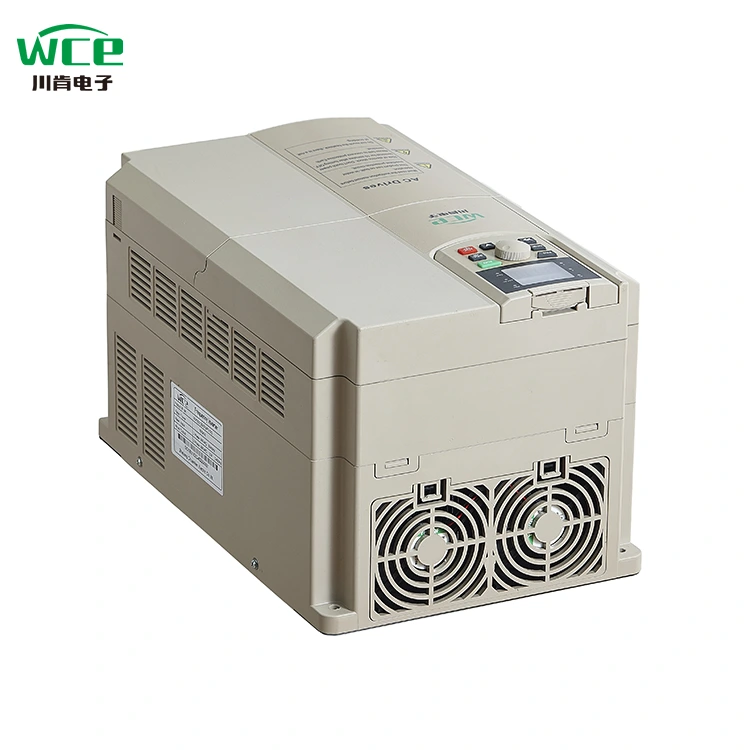

220V 380V 660V 22 kW VFD

WCE's SCK300-serieaandrijvingen zijn krachtige, multifunctionele schijven die zijn ontworpen voor industriële automatisering, veel gebruikt in fans, pompen, transportbanden, brekers en andere apparatuur. De kern hanteert de geavanceerde vectorcontroletechnologie, die de kenmerken heeft van snelheidsvoorschriften, energiebesparing en hoge efficiëntie, stabiele werking, enz., En kan voldoen aan de behoeften van verschillende industriële scenario's. We hebben ook aangepaste oplossingen gemaakt voor mobiele Crusher Inverter Control Cabinets, die perfect op veel plaatsen in het hele land werken.

Productparameter (specificatie)

Productfunctie

● I/O -functies

◆ Ingangsspanningsbereik: 220V/380V/660V ± 15%

◆ Invoerfrequentiebereik: 47 ~ 63Hz

◆ Uitgangsspanningsbereik: 0 ~ Nominale ingangsspanning

Uitgangsfrequentiebereik: 0 ~ 400Hz

● Functionele functies

◆ Frequentie-instellingsmodus: digitale instelling, analoge instelling, seriële communicatie-instelling, multi-speed, PID-instelling, enz.

◆ PID -besturingsfunctie

◆ Functie met meerdere snelheden: 16 snelheidsregeling

◆ Swingfrequentiebesturingsfunctie

◆ Onmiddellijke stroomuitval zonder stopfunctie

◆ Snelle/jog-sleutelfunctie: multifunctionele sneltoets die vrijelijk wordt gedefinieerd door gebruikers

◆ Automatische spanningsaanpassingsfunctie: wanneer de spanningspanning verandert, kan deze automatisch de uitgangsspanning constant houden

◆ Bied tot 25 soorten foutbeschermingsfuncties: over stroom, over spanning, onder spanning, over temperatuur, faseverlies, overbelasting en andere beveiligingsfuncties

● Perifere interface -functies

◆ Programmeerbare digitale invoer: 8 invoer

◆ Programmeerbare analoge ingang: AI1: 0 ~ 10V Input, AI2: 0 ~ 10V of 0 ~ 20MA -invoer

◆ Open collectoruitgang: 1 uitgang

◆ Relaisuitgang: 2 uitgangen

◆ Analoge uitgang: 2 uitgangen, respectievelijk 0/4 ~ 20 mA of 0 ~ 10V

● Technische prestatiekenmerken

◆ Besturingsmodus: geen PG -vectorregeling, V/F -besturing, koppelregeling.

◆ Overloadcapaciteit: 150% nominale stroom 60s; 180% beoordeelde stroom 10s

◆ Start koppel: geen PG -vectorcontrole: 0,5 Hz/150% (SVC)

◆ Snelheidsverhouding: geen PG -vectorregeling: 1: 100

Producttoepassing

Producten kunnen worden gebruikt in mijnbouw, fans, pompen, nieuwe energieapparatuur en andere gelegenheden.

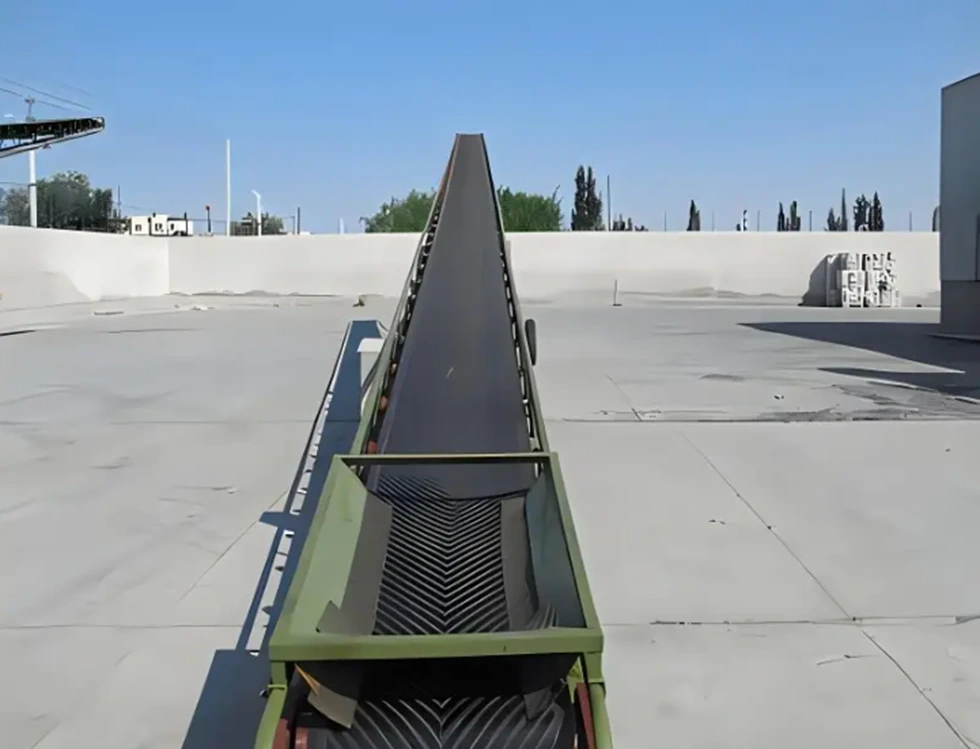

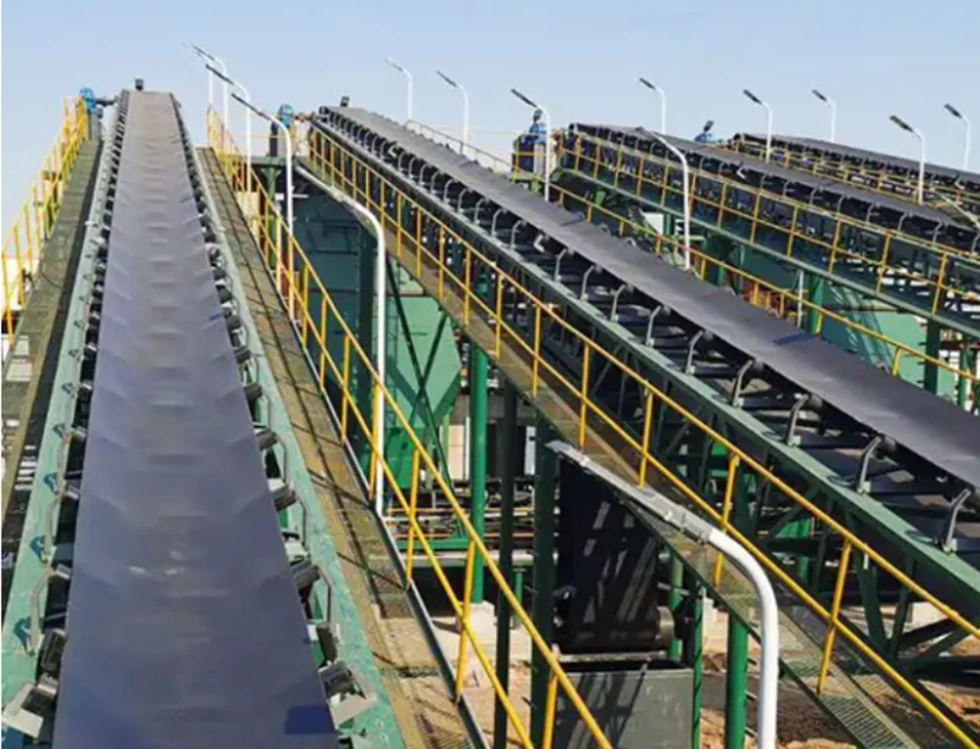

Transportband, transportgoederen

De toepassing van frequentieconverter in transportsysteem is een van de belangrijkste technologieën om efficiënte en nauwkeurige materiaaltransmissie en sorteren te bereiken

1. Multi-speed materiaaltransmissie

Scenario: overdrachtspakketten van verschillende maten/gewichten in een logistiek magazijn

Gerealiseerd:

Meerdere sets van snelheidsparameters (zoals 30Hz/50Hz/80Hz) zijn vooraf ingesteld en geschakeld door PLC of HMI.

Gecombineerd met de foto-elektrische sensor om de pakketgrootte te detecteren, past u automatisch overeen met de snelheid (grote antislip met lage snelheid, kleine hoge snelheidsefficiëntie).

2. Nauwkeurige positionering en sorteren

Scenario: het express sorteercentrum leidt pakketten af ​​per bestemming

Gerealiseerd:

Encoder Feedback + Inverter gesloten-lusregeling, positioneringsnauwkeurigheid tot ± 1 mm.

Wanneer het pakket aankomt bij de sorteerpoort, voert de omvormer een vaste stop uit (DC Rem + Zero Speed ​​Hover) in combinatie met de duwstang/robotarmactie.

3. Synchrone samenwerkingscontrole

Scenario: Multi-segment transportbandrelaisoverdracht

Gerealiseerd:

Master/slave -besturingsmodus: de hoofdfrequentie -converter verzendt frequentie -instructies en de slave -machine volgt synchroon door modbus/canopen.

Cascade -regeling: de achterste transportband is 5% sneller dan de voorkant, waardoor de accumulatie van items wordt vermeden.

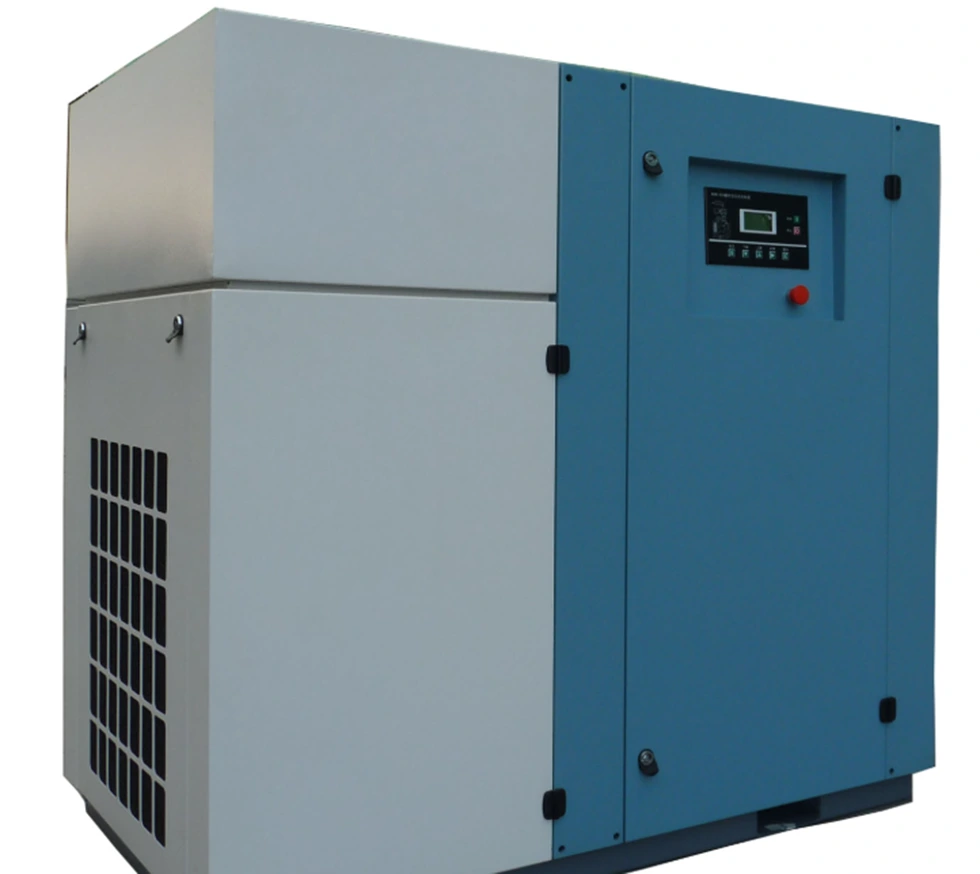

Luchtcompressor

Air Compressor Inverter is een speciale omvormer op maat voor allerlei luchtcompressoren. Variabele frequentietransformatie van luchtcompressor kan de druk van de gasvoorziening stabiel maken, via de drukregelaar, kan de luchtcompressor blijven werken onder de ingestelde drukwaarde, de druk is stabiel en betrouwbaar en de druk kan stelletje instellen en op elk gewenst moment worden instelbaar. Motor Om een ​​zachte start te bereiken, zullen de levensduur van de compressoren en onderhoudscyclus sterk worden verlengd. Het uitlaatvolume van de luchtcompressor wordt geregeld door de snelheid van de luchtcompressor, de luchtklepplaat in de cilinder wordt niet langer herhaaldelijk geopend en gesloten, en de werkomstandigheden zoals de klepstoel en het veer zijn sterk verbeterd, wat de scherpe stroom en impact van hoge temperatuur en hoge drukgas en de onderhoudswerk is verminderd.

LCD toont meerdere talentekst en afbeeldingen, LED -weergaves, intuïtiever, volgens uw voorkeuren

VFD -volume is een grote structuur, grotere radiator, productgebruikssnelheid, kan normaal werken in een warme omgeving zoals tropisch.

Verschillende soorten invoer- en uitvoermodi kunnen worden aangepast:

1.3p 380V -ingang tot 3P 380V -uitgang.

2. 3P220V -ingang tot 3P220V -uitgang.

3. 3P660V -ingang tot 3P660V -uitgang.

4. 1P220V -ingang tot 3P 380V -uitgang.

5. 1P220V Input tot 3p220V -uitgang.

Met de snelheidsvolgfunctie kan het beter beginnen.

Het wordt geleverd met ModBus RTU -communicatie en kan ook ModBus TCP, PRPFIBUS en PROFINET implementeren door uitbreidingskaarten toe te voegen.

VFD -bedradingsschema.
